Biểu đồ phân tán là gì? Hướng dẫn vẽ và phân tích chi tiết

Ngày đăng: 20/01/2025

Biểu đồ phân tán đã trở thành một trong những công cụ quan trọng nhất trong lĩnh vực phân tích dữ liệu, mở ra cánh cửa cho việc khám phá và hiểu biết sâu sắc về các mối quan hệ giữa các biến số. Với khả năng thể hiện các điểm dữ liệu một cách trực quan, loại biểu đồ này không chỉ giúp chúng ta nhìn nhận sự phân bố của dữ liệu mà còn phát hiện ra những xu hướng tiềm ẩn. Trong thời đại mà dữ liệu là "vàng", việc áp dụng biểu đồ phân tán để phân tích, đưa ra quyết định và dự đoán trở thành một kỹ năng thiết yếu cho các nhà nghiên cứu, nhà quản lý và doanh nhân. Để tìm hiểu chi tiết hơn về biểu đồ phân tán, hãy cùng Bí Quyết Quản Trị Sản Xuất theo dõi bài viết sau.

Biểu đồ phân tán là gì?

Biểu đồ phân tán, hay còn gọi là Scatter Diagram, là một loại đồ thị dùng để thể hiện mối quan hệ giữa hai thông số nhất định thông qua tọa độ toán học. Trong biểu đồ này, trục tung (Oy) đại diện cho các giá trị của biến được dự đoán, còn trục hoành (Ox) thể hiện các giá trị của biến độc lập, được sử dụng để đưa ra dự đoán. Bằng cách này, biểu đồ phân tán không chỉ giúp người xem quan sát sự tương quan giữa hai biến mà còn dễ dàng nhận diện các xu hướng, mẫu và ngoại lệ trong dữ liệu. Đây là một công cụ hữu ích trong nhiều lĩnh vực như khoa học, kinh doanh và nghiên cứu xã hội, giúp hỗ trợ việc phân tích và ra quyết định dựa vào dữ liệu.

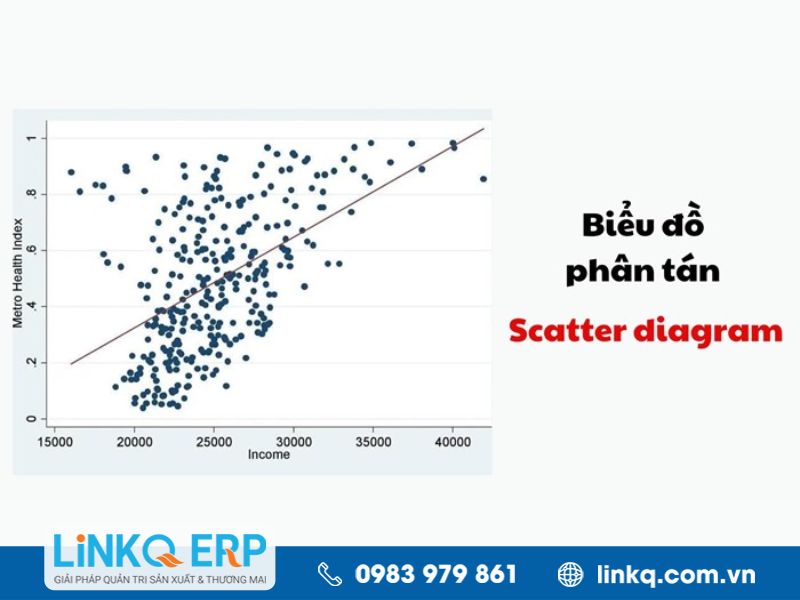

Khái niệm biểu đồ phân tán

Ưu và nhược điểm của biểu đồ Scatter Diagram

Biểu đồ phân tán là một công cụ phân tích dữ liệu hữu ích, nhưng như bất kỳ công cụ nào khác, nó cũng có những ưu và nhược điểm riêng. Việc hiểu rõ những lợi ích và hạn chế của biểu đồ này sẽ giúp người dùng áp dụng nó một cách hiệu quả hơn trong việc phân tích mối quan hệ giữa các biến số. Dưới đây là cái nhìn tổng quan về các ưu điểm và nhược điểm của biểu đồ phân tán.

Ưu điểm

Biểu đồ phân tán mang lại nhiều ưu điểm nổi bật trong việc trực quan hóa dữ liệu. Đầu tiên, nó cho phép người dùng dễ dàng nắm bắt sự phân bố và mối quan hệ giữa các biến thông qua các điểm dữ liệu được thể hiện trên đồ thị. Điều này giúp hiển thị rõ ràng mối tương quan giữa các biến số, từ đó hỗ trợ việc phân tích xu hướng và đưa ra dự đoán chính xác hơn. Thêm vào đó, biểu đồ có thể biểu diễn một lượng lớn dữ liệu mà không làm mất đi ý nghĩa, giúp người dùng nhanh chóng nhận diện các mẫu và ngoại lệ. Cuối cùng, sự linh hoạt của biểu đồ phân tán cũng cho phép nó được sử dụng trong nhiều lĩnh vực khác nhau, từ khoa học và kinh doanh đến nghiên cứu xã hội, là một công cụ hữu ích trong việc phân tích và ra quyết định.

Biểu đồ phân tán có tính trực quan hóa dữ liệu

Xem thêm: Milestone là gì? Chi tiết về milestone trong quản lý dự án

Nhược điểm

Mặc dù có nhiều ưu điểm, biểu đồ phân tán cũng tồn tại một số nhược điểm cần lưu ý. Một trong những hạn chế chính là việc phân tán mạnh khi chỉ có một biến độc lập. Trong trường hợp này, biểu đồ có thể không cung cấp thông tin hữu ích về mối quan hệ giữa các biến. Hơn nữa, việc xác định xu hướng giữa hai biến số đôi khi trở nên khó khăn và không rõ ràng, dẫn đến những đánh giá sai lầm. Biểu đồ phân tán cũng dễ bị ảnh hưởng bởi các giá trị ngoại lệ, điều này có thể làm sai lệch kết quả phân tích và gây khó khăn trong việc xác định mối quan hệ thực sự. Cuối cùng, khi so sánh nhiều biến số cùng lúc, biểu đồ có thể trở nên rối rắm và khó hiểu, làm giảm tính hiệu quả của phân tích.

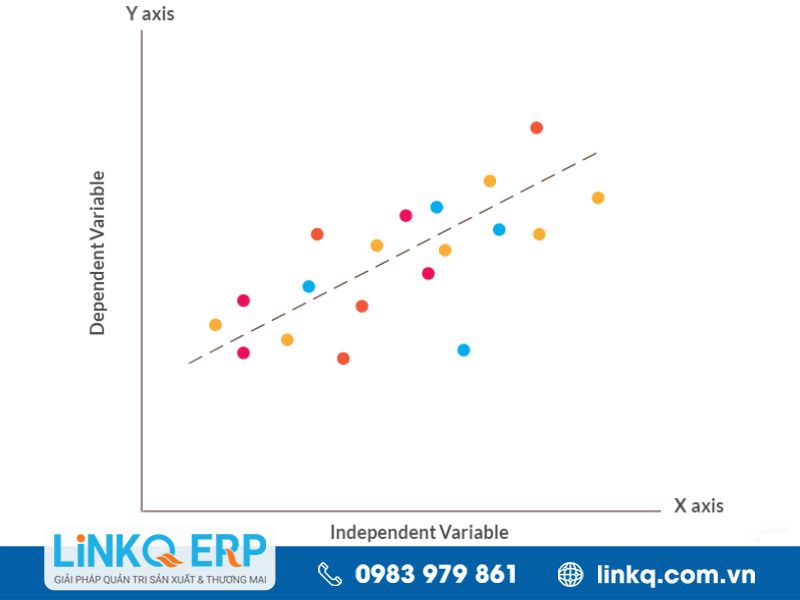

Hạn chế chính là phân tán mạnh khi chỉ có một biến độc lập

Các loại biểu đồ phân tán trong Excel

Trong Excel, có nhiều loại biểu đồ phân tán khác nhau, mang đến sự linh hoạt trong việc thể hiện dữ liệu. Đầu tiên, biểu đồ phân tán với các điểm dữ liệu được nối bằng đường cong (Scatter with Smooth Lines and Markers) cho phép người dùng dễ dàng nhận diện xu hướng của dữ liệu theo cách trực quan hơn. Tiếp theo, biểu đồ phân tán không có đường nối, chỉ hiển thị các điểm dữ liệu riêng lẻ (Scatter with Markers) giúp người dùng tập trung vào từng điểm dữ liệu một cách rõ ràng.

Biểu đồ phân tán có những loại nào?

Ngoài ra, biểu đồ phân tán với các đường thẳng nối giữa các điểm (Scatter with Straight Lines and Markers) cung cấp cái nhìn về mối quan hệ giữa các biến một cách trực tiếp. Cuối cùng, biểu đồ phân tán với đường thẳng nối (Scatter with Straight Lines) giúp làm nổi bật sự tương quan giữa các biến mà không có sự phân tán của các điểm dữ liệu. Những tùy chọn này cho phép người dùng chọn lựa cách thể hiện dữ liệu phù hợp với nhu cầu phân tích của mình.

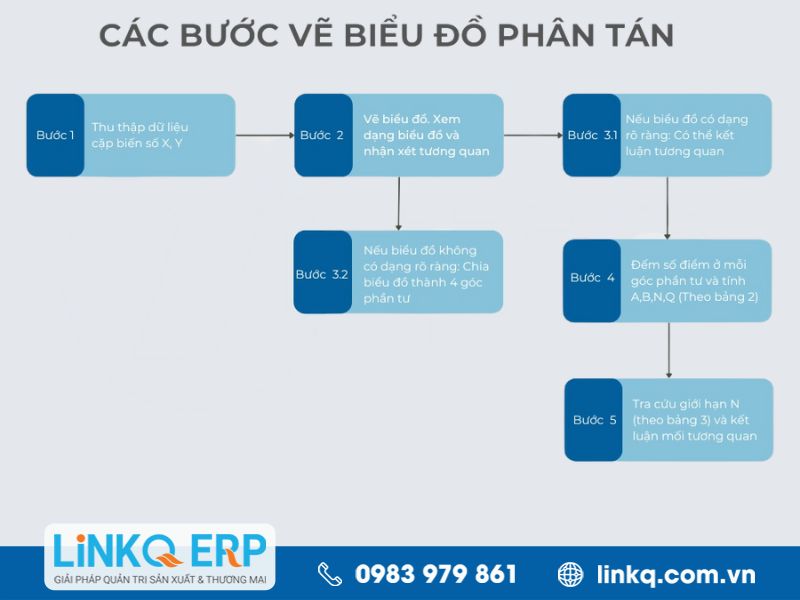

Hướng dẫn cách vẽ biểu đồ phân tán

Để vẽ biểu đồ phân tán (Scatter Diagram), bạn có thể làm theo quy trình đơn giản gồm năm bước sau:

Bước 1: Đầu tiên, thu thập dữ liệu của các cặp biến số X và Y. Đảm bảo rằng số lượng các cặp biến số này ít nhất là 30, để có đủ độ tin cậy trong phân tích.

Bước 2: Tiếp theo, tiến hành vẽ biểu đồ. Trục tung sẽ đại diện cho một biến số, trong khi trục hoành thể hiện kết quả của biến số đó hoặc một biến số thứ hai. Sau đó, biểu diễn các điểm dữ liệu lên đồ thị để thể hiện mối tương quan giữa hai biến số. Nếu có những điểm trùng nhau, hãy sử dụng các ký hiệu khác nhau để phân biệt chúng.

Bước 3: Sau khi vẽ biểu đồ, hãy xem xét hình dạng của nó và đánh giá mối tương quan. Nếu biểu đồ có dạng rõ ràng, bạn có thể rút ra kết luận tương quan dựa trên các tiêu chí đã được thiết lập. Nếu không, hãy chia biểu đồ thành bốn góc phần tư để phân tích sâu hơn.

Bước 4: Đếm số điểm ở mỗi góc phần tư và tính A, B, N, Q theo công thức sau:

A= Số điểm góc phần tư I+III

B= Số điểm góc phần tư II+IV

N=A+B

Q=Giá trị nhỏ hơn giữa A & B

Nếu Q≥N: X, Y không có tương quan
Nếu Q<N: X, Y có tương quan

Dựa vào các giá trị này, nếu Q≥NQ \geq NQ≥N, tức là X và Y không có mối tương quan. Ngược lại, nếu Q

Bước 5: Cuối cùng, tra cứu giới hạn N và đưa ra kết luận về mối tương quan. Việc này sẽ giúp bạn xác định rõ ràng hơn về mối liên hệ giữa các biến trong dữ liệu của mình.

Các bước vẽ biểu đồ phân tán

Xem thêm: Tiêu chuẩn AQL là gì? Ứng dụng trong quản lý chất lượng

Ví dụ minh họa về biểu đồ Scatter Diagram

Để giúp bạn hiểu rõ hơn về ứng dụng của biểu đồ phân tán, hãy xem xét một ví dụ trong ngành sản xuất. Một doanh nghiệp đã áp dụng biểu đồ Scatter Diagram để kiểm tra mối liên hệ giữa nhiệt độ vận hành của máy móc và độ dày của sản phẩm được tạo ra.

Tình huống: Một doanh nghiệp muốn kiểm tra mối liên hệ giữa nhiệt độ vận hành của máy móc và độ dày của sản phẩm.

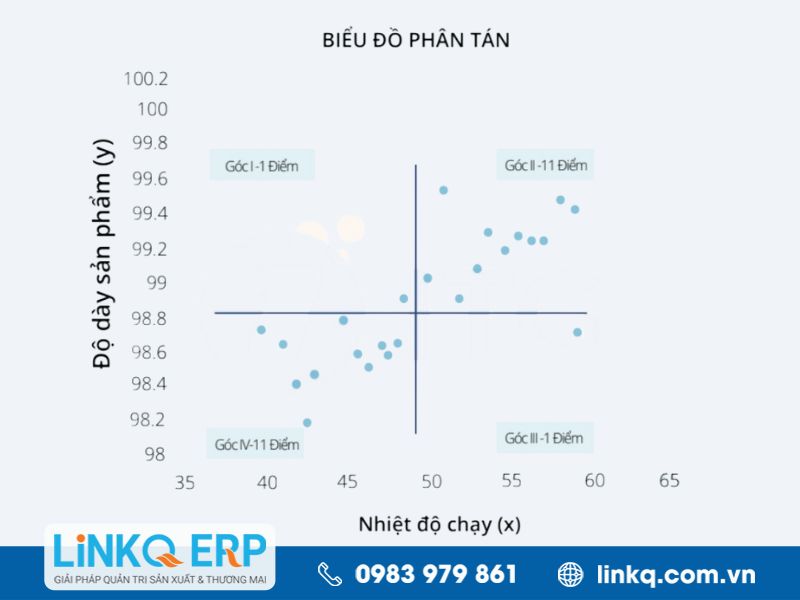

Biểu đồ: Dưới đây là biểu đồ thể hiện mối tương quan giữa nhiệt độ (trục hoành) và độ dày sản phẩm (trục tung):

Ví dụ về biểu đồ phân tán

Từ hình vẽ trên, doanh nghiệp tiến hành tính toán A, B, N, Q và thu được kết quả như sau:

Tổng điểm Góc I+III là A = 2 điểm
Tổng điểm Góc II+IV là B = 22 điểm
Q=2 (giá trị nhỏ hơn giữa A,B)
N = A + B = 24

Từ kết quả tính ra có thể thấy Q < N. Như vậy, có thể kết luận rằng nhiệt độ máy và độ dày mỏng của sản phẩm có sự tương quan chặt chẽ với nhau.

Phân tích mối quan hệ tương quan trong biểu đồ Scatter

Biểu đồ phân tán (Scatter Diagram) là một công cụ hữu ích để phân tích mối quan hệ giữa hai thuộc tính hoặc biến. Nó cho thấy mức độ kết nối giữa hai biến và giúp xác định kiểu mối tương quan, có thể chia thành ba loại chính sau:

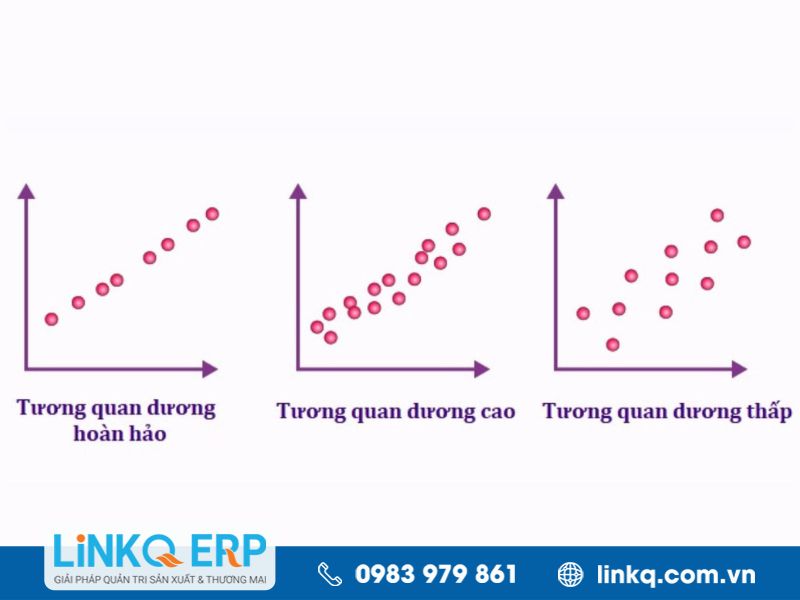

Tương quan dương

Khi các điểm trên biểu đồ phân tán di chuyển lên khi đi từ trái sang phải, điều này cho thấy mối tương quan dương giữa hai biến. Có thể phân loại tương quan dương thành ba loại:

Perfect Positive: Biểu thị một đường thẳng hoàn hảo, cho thấy rằng một biến hoàn toàn phụ thuộc vào biến kia.
Tích cực cao: Tất cả các điểm đều gần nhau, cho thấy mối liên hệ mạnh mẽ giữa hai biến.
Thấp dương: Các điểm phân tán nhưng vẫn có xu hướng tăng, cho thấy có sự liên hệ nhưng không mạnh mẽ.

Tương quan dương là gì?

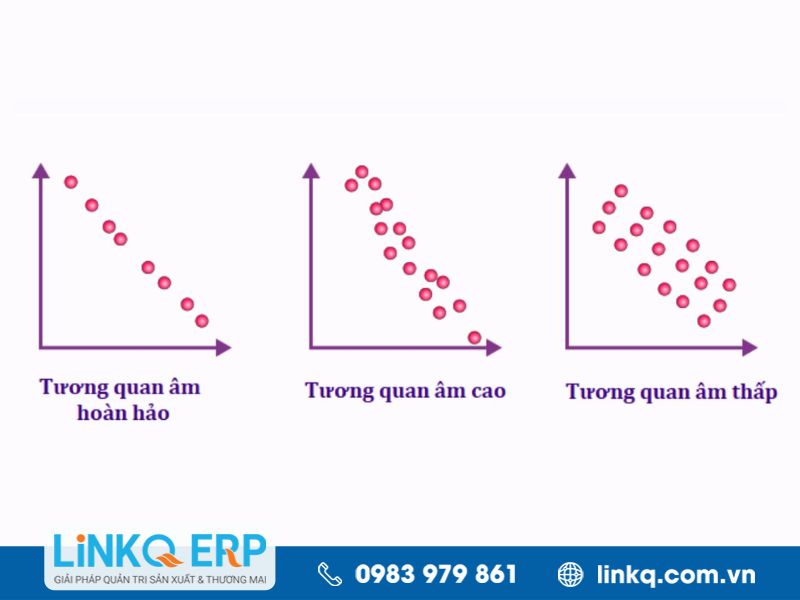

Tương quan âm

Khi các điểm trong biểu đồ giảm xuống khi di chuyển từ trái sang phải, đây được gọi là tương quan âm. Điều này có nghĩa là giá trị của một biến giảm khi giá trị của biến kia tăng. Tương quan âm cũng có ba loại:

Perfect Negative: Hình thành gần như một đường thẳng, cho thấy một mối quan hệ ngược hoàn hảo.
Tiêu cực cao: Các điểm gần nhau, cho thấy mối liên hệ ngược mạnh mẽ giữa hai biến.
Tiêu cực thấp: Các điểm phân tán nhưng có xu hướng giảm, cho thấy sự liên hệ ngược nhưng không mạnh mẽ.

Thế nào là biểu đồ phân tán dương quan âm?

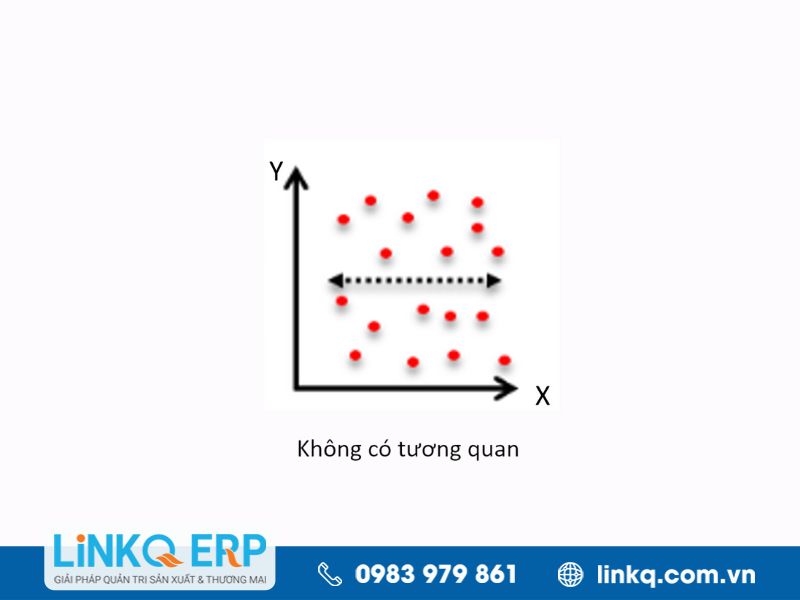

Tương quan không liên quan (bằng 0)

Khi các điểm phân tán khắp biểu đồ mà không có xu hướng rõ ràng, khó có thể xác định được liệu các giá trị đang tăng hay giảm, điều này cho thấy không có mối tương quan giữa các biến. Trong trường hợp này, giá trị tương quan có thể được xem là bằng 0, cho thấy rằng sự thay đổi của một biến không ảnh hưởng đến biến còn lại.

Biểu đồ không liên quan có đặc điểm gì?

Tóm lại, biểu đồ phân tán là một trong những công cụ đắc lực khi phân tích dữ liệu mà bất kỳ doanh nghiệp nào cũng nên nắm bắt. Hy vọng thông qua bài viết trên, bạn đã bỏ túi được nhiều thông tin và kinh nghiệm hữu ích. Đừng quên chia sẻ bài viết và theo dõi Bí Quyết Quản Trị Sản Xuất để đón đọc thêm nhiều kiến thức mới được cập nhật mỗi ngày nhé!
