Sơ đồ Gantt là gì? Hướng dẫn cách vẽ chi tiết với 7 bước

Ngày đăng: 23/02/2025

Sơ đồ Gantt là một công cụ trực quan hỗ trợ doanh nghiệp và đội nhóm trong việc lập kế hoạch, phân bổ nguồn lực và giám sát tiến độ công việc. Thông qua việc hiển thị các mốc thời gian và nhiệm vụ cụ thể, sơ đồ Gantt giúp tối ưu quy trình làm việc, nâng cao năng suất và đảm bảo các công việc được điều phối đúng tiến độ. Bài viết dưới đây, Bí quyết quản trị sản xuất sẽ cung cấp thông tin chi tiết về sơ đồ Gantt là gì, lợi ích và hướng dẫn cách tạo sơ đồ này.

Tổng quan về sơ đồ Gantt

Biểu đồ Gantt cung cấp một cái nhìn trực quan về tiến độ dự án, giúp các bên liên quan dễ dàng theo dõi và nắm bắt tình hình công việc. Nhờ tính trực quan và dễ hiểu, công cụ này được nhiều tổ chức áp dụng.

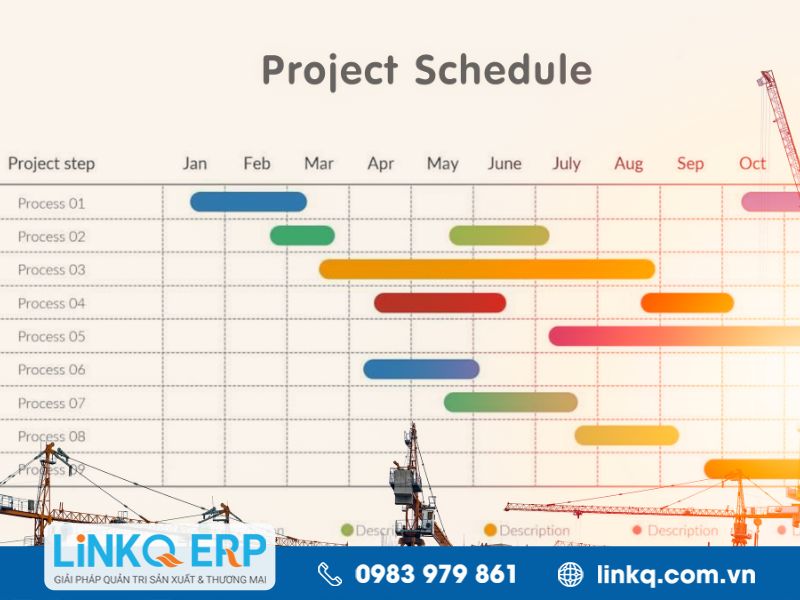

Sơ đồ Gantt là gì?

Sơ đồ Gantt (còn được gọi là Gantt Chart, sơ đồ ngang Gantt hoặc biểu đồ Gantt) là một công cụ quản lý giúp thể hiện các nhiệm vụ và sự kiện theo dòng thời gian. Cấu trúc của sơ đồ này bao gồm danh sách công việc cần thực hiện, đi kèm với các thanh ngang có độ dài khác nhau, thể hiện thời gian và tiến độ của từng nhiệm vụ.

Các thanh ngang trong sơ đồ Gantt được sắp xếp theo thứ tự thời gian và thường có sự chồng chéo để thể hiện mối liên kết giữa các công việc. Nhờ đó, người dùng dễ dàng xác định thời điểm bắt đầu, kết thúc cũng như thời gian cần thiết để hoàn thành từng nhiệm vụ.

Tầm quan trọng của Sơ đồ Gantt trong quản lý dự án

Sơ đồ Gantt đóng vai trò quan trọng trong việc quản lý dự án, giúp người dùng tối ưu hóa quy trình làm việc nhờ những lợi ích sau:

Lập kế hoạch và phân công công việc

Sơ đồ Gantt hỗ trợ nhà quản lý và đội nhóm xác định rõ các nhiệm vụ cần thực hiện, kèm theo thời gian bắt đầu, kết thúc và mối quan hệ giữa các công việc. Dựa vào đó, người quản lý có thể sắp xếp thứ tự ưu tiên, xác định mức độ phụ thuộc và xây dựng lộ trình hoàn thành dự án một cách khoa học.

Giám sát tiến độ công việc

Nhờ khả năng hiển thị toàn bộ tiến độ dự án, sơ đồ Gantt giúp doanh nghiệp theo dõi mức độ hoàn thành của từng nhiệm vụ. Qua đó, nhà quản lý dễ dàng đánh giá tiến trình công việc và đưa ra điều chỉnh phù hợp để đảm bảo dự án hoàn thành đúng kế hoạch.

Hỗ trợ phối hợp công việc

Bằng cách thể hiện rõ các nhiệm vụ song song, tuần tự và phụ thuộc lẫn nhau, sơ đồ Gantt giúp đội ngũ phối hợp chặt chẽ, tránh tình trạng chậm trễ do thiếu thông tin hoặc hiểu lầm về thứ tự công việc.

Quản lý thay đổi linh hoạt

Khi có sự thay đổi về yêu cầu, ưu tiên hoặc nguồn lực, sơ đồ Gantt cho phép điều chỉnh dễ dàng để phản ánh tình hình mới. Điều này giúp nhà quản lý đánh giá chính xác tác động của các thay đổi và nhanh chóng đưa ra quyết định nhằm giữ dự án đi đúng hướng.

Thời điểm doanh nghiệp cần áp dụng Gantt Chart?

Sơ đồ Gantt là công cụ phù hợp cho những dự án yêu cầu quản lý tiến độ chặt chẽ, doanh nghiệp nên sử dụng sơ đồ này trong các trường hợp sau:

Lập kế hoạch và sắp xếp thời gian trực quan: Sơ đồ Gantt giúp thể hiện rõ ràng các nhiệm vụ cần thực hiện, thời gian hoàn thành và thứ tự công việc. Nhờ đó, người quản lý dễ dàng xây dựng một lịch trình dự án mạch lạc, giúp các bên liên quan nắm bắt tiến độ nhanh chóng.
Phối hợp giữa các bộ phận: Trong quá trình triển khai dự án, nhiều bộ phận phải làm việc đồng thời và chuyển giao nhiệm vụ qua từng giai đoạn. Sơ đồ Gantt cho phép theo dõi công việc của từng nhóm, xác định rõ thời điểm chuyển giao nhiệm vụ cho người đảm nhiệm tiếp theo.
Quản lý dự án chặt chẽ: Thông qua sơ đồ Gantt, doanh nghiệp có thể theo dõi cách dự án sử dụng thời gian và nguồn lực. Việc phân bổ tài nguyên và thiết lập khung thời gian cho từng nhiệm vụ trở nên dễ dàng, phù hợp với yêu cầu cụ thể của từng dự án.
Theo dõi tổng quan tiến độ dự án: Sơ đồ Gantt là một trong những công cụ quản lý lịch trình hiệu quả, cung cấp cái nhìn tổng quan về toàn bộ dự án.

Kinh nghiệm tạo sơ đồ quản lý dự án Gantt chi tiết

Việc tạo sơ đồ Gantt có thể thực hiện dễ dàng bằng các công cụ như Microsoft Excel, Google Sheets hoặc phần mềm quản lý dự án chuyên dụng. Tuy nhiên, trước khi tiến hành, cần tập hợp các bộ phận liên quan và xây dựng một kế hoạch cụ thể để đảm bảo tính chính xác và khả thi của dự án.

Bước 1: Xác định các hạng mục công việc quan trọng

Trước khi vẽ sơ đồ Gantt, người quản lý cần liệt kê chi tiết các đầu mục công việc cần thực hiện trong dự án, đồng thời xác định rõ mục tiêu mà dự án hướng tới. Ngoài ra, cần xác định mốc thời gian sớm nhất để bắt đầu và thời gian dự kiến hoàn thành cho từng nhiệm vụ, nhằm xây dựng một lộ trình triển khai phù hợp và hiệu quả.

Bước 2: Xác định mối quan hệ giữa các hạng mục công việc

Trong quá trình xây dựng sơ đồ Gantt, việc xác định mối liên kết giữa các nhiệm vụ là bước quan trọng, giúp thể hiện rõ sự phụ thuộc và trình tự thực hiện công việc. Đây cũng là điểm mạnh của sơ đồ Gantt, có hai dạng công việc chính cần phân biệt:

Công việc tuần tự (tuyến tính): Là các nhiệm vụ cần hoàn thành theo thứ tự nhất định. Công việc sau chỉ có thể bắt đầu khi công việc trước đã hoàn thành.
Công việc song song: Là các nhiệm vụ có thể tiến hành đồng thời. Việc triển khai song song nhiều đầu mục giúp rút ngắn thời gian thực hiện dự án.

Xác định mối quan hệ giữa các hạng mục công việc

Trong sơ đồ Gantt, các mối liên kết phổ biến giữa các nhiệm vụ bao gồm:

Finish to Start (FS): Nhiệm vụ mới chỉ có thể bắt đầu khi nhiệm vụ trước đã hoàn thành. Đây là mối liên kết phổ biến nhất.
Start to Start (SS): Một nhiệm vụ chỉ có thể bắt đầu khi nhiệm vụ liên quan bắt đầu.
Finish to Finish (FF): Nhiệm vụ chỉ có thể kết thúc khi nhiệm vụ trước đó kết thúc.

Ngoài ra, còn có mối liên kết Start to Finish (SF), tuy nhiên, loại này hiếm khi được sử dụng trong thực tế.

Tham khảo thêm: Cloud ERP là gì? Lợi ích và lưu ý khi triển khai ERP đám mây

Bước 3: Biểu diễn trên sơ đồ Gantt

Sau khi thu thập đầy đủ các dữ liệu cần thiết, bước tiếp theo là tiến hành vẽ biểu đồ Gantt. Việc này có thể thực hiện thủ công hoặc thông qua các phần mềm hỗ trợ như Based Work, Zoho Projects, Gantt Canva,…

Biểu diễn trên sơ đồ Gantt

Ngoài ra, nhiều công cụ dựa trên nền tảng đám mây cho phép các thành viên từ nhiều bộ phận khác nhau dễ dàng truy cập, thảo luận và cập nhật tiến độ công việc mọi lúc, mọi nơi.

Bước 4: Theo dõi và cập nhật tiến độ dự án

Khi dự án triển khai, tiến độ công việc sẽ được thể hiện trên trục thời gian của biểu đồ Gantt. Tuy nhiên, trong thực tế, các dự án thường bị ảnh hưởng bởi nhiều yếu tố khác nhau, dẫn đến thay đổi trong kế hoạch ban đầu. Vì vậy, cần thường xuyên theo dõi, cập nhật và điều chỉnh biểu đồ để đảm bảo các nhiệm vụ được hoàn thành đúng thời hạn.

Việc cập nhật tiến độ không chỉ giúp quản lý nắm rõ tình hình thực tế mà còn cho phép truyền đạt thông tin kịp thời, đầy đủ đến các thành viên trong dự án và các bên liên quan.

Hướng dẫn vẽ biểu đồ Gantt bằng Excel với 7 bước

Việc chuẩn bị dữ liệu là bước quan trọng đầu tiên khi xây dựng sơ đồ Gantt. Một hệ thống dữ liệu chính xác không chỉ giúp biểu đồ phản ánh sát thực tế mà còn hỗ trợ quá trình theo dõi tiến độ hiệu quả. Để bổ sung thông tin cho giai đoạn thực hiện dự án, doanh nghiệp cần thêm cột % Completion (tỷ lệ hoàn thành) trong bảng Actual (Thực hiện). Đồng thời, người thực hiện cần tạo thêm mục Days Completed (số ngày đã thực hiện) trong phần Data Preparation, cụ thể như sau:

Đối với Project Timeline ở mục Plan, Days Completed sẽ không được tính.
Nếu Project Timeline thuộc Actual, Days Completed sẽ được tính theo công thức:

Days Completed= %Completion × Days

Mục tiêu của việc này là giúp nhà quản lý đánh giá chính xác tiến độ thực tế so với kế hoạch ban đầu. Sau khi hoàn thiện, bảng dữ liệu sẽ hiển thị một cách trực quan, dễ theo dõi.

Xem thêm: Top 10 phần mềm quản lý sản xuất ERP hiệu quả nhất hiện nay

Bước 1 - Tạo biểu đồ mới trong Excel

Trên thanh công cụ Excel, chọn thẻ Insert.
Trong mục Chart, chọn Bar, sau đó chọn Stacked Bar để bắt đầu vẽ sơ đồ Gantt.

Bước 2 - Nạp dữ liệu đã chuẩn bị vào biểu đồ

Nạp dữ liệu đã chuẩn bị vào biểu đồ

Để thêm dữ liệu vào biểu đồ Gantt, người dùng cần thực hiện các bước sau:

Nhấp vào biểu đồ vừa tạo để kích hoạt Chart Tools trên thanh công cụ Excel.
Chọn thẻ Design, sau đó nhấn Select Data.
Trong cửa sổ Select Data Source, bấm Add để thêm các cột dữ liệu cần thiết, bao gồm Task Name, Start Date, Days Duration và Days Completed.
Xác định rõ phạm vi dữ liệu cho từng cột, đảm bảo thông tin hiển thị đúng theo thứ tự công việc và thời gian.

Bước 3 - Nhập dữ liệu cần thiết vào biểu đồ

Nhập dữ liệu cần thiết vào biểu đồ

Để hoàn thiện sơ đồ Gantt, người dùng cần chọn vùng dữ liệu phù hợp và nạp vào biểu đồ như sau:

Trong mục Chart Data Range, chọn phạm vi dữ liệu cần hiển thị trên biểu đồ.
Tại phần Legend Entries (Series), nhấn Add để thêm cột Start Date.
Sau khi thêm dữ liệu, điều chỉnh thứ tự bằng cách di chuyển Start Date lên trước Days trong Legend Entries.
Tiếp tục chọn Edit ở mục Horizontal (Category) Axis Labels để thiết lập nhãn trục theo danh sách công việc.

Hoàn thành bước này, sơ đồ Gantt sẽ hiển thị rõ ràng tiến độ dự án.

Bước 4 - Sắp xếp thứ tự của các nhiệm vụ

Sau khi nhập dữ liệu, thứ tự các nhiệm vụ trên sơ đồ Gantt có thể chưa được sắp xếp đúng như yêu cầu của doanh nghiệp. Để điều chỉnh, người quản lý cần thực hiện các bước sau:

Chọn các Task (nhiệm vụ) hiển thị trên biểu đồ.
Mở Axis Options, sau đó tích chọn Categories in reverse order.

Bước 5 - Chỉ giữ lại phần biểu đồ hiển thị số ngày thực hiện cho các nhiệm vụ

Chỉ giữ lại phần biểu đồ hiển thị số ngày thực hiện cho các nhiệm vụ

Trong sơ đồ Gantt, phần màu xanh đại diện cho số ngày thực hiện từng nhiệm vụ, trong khi phần màu vàng thể hiện khoảng thời gian từ mốc bắt đầu do Excel tự động đề xuất. Vì mục tiêu chính của sơ đồ Gantt là quản lý tiến độ dự án, nên cần ẩn phần màu vàng và chỉ giữ lại thanh biểu diễn thời gian thực hiện của các nhiệm vụ.

Để thực hiện, người dùng cần:

Chọn các thanh biểu đồ.
Nhấp chuột phải và chọn Format Data Series.
Trong phần Border, chọn No Line, và tại Fill, chọn No Fill.

Bước 6 - Thay đổi khoảng thời gian của biểu đồ

Khi vẽ sơ đồ Gantt bằng Excel, hệ thống thường tự động gợi ý khoảng thời gian hiển thị. Tuy nhiên, khoảng thời gian này có thể không phù hợp với tiến độ thực tế của dự án, nên cần được điều chỉnh cho chính xác.

Để thực hiện, người dùng cần:

Chọn phần trục Ngày trên biểu đồ.
Quan sát các mốc thời gian hiển thị:
- Ngày nhỏ nhất mặc định là 43120, tương ứng với 20/01/2018.
- Ngày lớn nhất mặc định là 43240, tương ứng với 20/05/2018.

Nhằm tối ưu hóa biểu đồ cho dự án, người quản lý có thể thay đổi mốc thời gian như sau:

Ngày nhỏ nhất: 01/03/2018.
Ngày lớn nhất: 10/05/2018.

Tiếp theo, người dùng nhập hai mốc thời gian này vào bất kỳ ô trống nào trong Sheet, sau đó chọn Format Cells và chuyển định dạng về General. Excel sẽ hiển thị các giá trị ngày dưới dạng số, giúp việc nhập và điều chỉnh mốc thời gian trên biểu đồ trở nên chính xác và dễ dàng hơn.

Bước 7 - Theo dõi tỷ lệ hoàn thành công việc

Theo dõi tỷ lệ hoàn thành công việc

Để theo dõi tỷ lệ hoàn thành của từng nhiệm vụ, người dùng cần thể hiện phần Days Completed (số ngày đã thực hiện) ngay trên biểu đồ và lồng ghép vào cột Days. Việc này được thực hiện bằng cách thêm Error Bar vào biểu đồ thông qua các bước sau:

Trên thanh công cụ Chart Tools, chọn Design → Add Chart Element → Error Bars → More Error Bar Options.
Trong cửa sổ Add Error Bars based on Series, chọn vùng dữ liệu Start Date.

Tiếp theo, tại Format Error Bars, thiết lập các thông số sau:

Direction: Chọn Plus.
End Style: Chọn No Cap.
Error Amount: Chọn Custom, sau đó nhấn Specify Value và chọn phạm vi dữ liệu Days Completed (ví dụ: vùng O4:O9).

Để đảm bảo biểu đồ dễ quan sát, người dùng cần định dạng thêm như sau:

Màu sắc: Chọn màu có độ tương phản cao so với biểu đồ gốc.
Độ rộng (Width): Điều chỉnh phù hợp để Error Bar phủ lên toàn bộ thanh biểu đồ ban đầu.

Hoàn thành bước này, biểu đồ sẽ hiển thị rõ ràng tỷ lệ hoàn thành của từng nhiệm vụ, với Error Bar (phần Days Completed) được tô màu xanh và Working Days là màu vàng, giúp người quản lý dễ dàng theo dõi tiến độ công việc.

Xem thêm: Hệ thống MES trong sản xuất là gì? Lợi ích và chức năng

Ưu và nhược điểm của biểu đồ Gantt ứng dụng trong quản lý dự án

Sơ đồ Gantt là công cụ hữu ích trong việc lập kế hoạch cho các dự án có quy mô đơn giản, ít chồng chéo. Với thiết kế trực quan, dễ hiểu, công cụ này giúp các bên liên quan dễ dàng theo dõi công việc và thời gian thực hiện. Cùng tìm hiểu ưu và nhược điểm của sơ đồ Gantt qua nội dung tiếp theo:

Ưu điểm

Một số ưu điểm nổi bật của biểu đồ này:

Quản lý thông tin rõ ràng và chi tiết

Sơ đồ Gantt sử dụng hai trục chính để thể hiện thông tin quan trọng của dự án, bao gồm:

Người chịu trách nhiệm thực hiện từng nhiệm vụ
Thời gian bắt đầu và hoàn thành công việc
Mối liên kết giữa các nhiệm vụ và tiến độ tổng thể của dự án

Nhờ cách trình bày trực quan và có hệ thống, người dùng có thể nhanh chóng nắm bắt các thông tin cốt lõi mà không cần đọc quá nhiều tài liệu phức tạp.

Nâng cao năng suất làm việc

Sơ đồ Gantt cho thấy rõ người phụ trách, thời gian thực hiện và mức độ hoàn thành của từng đầu mục công việc. Nhờ đó, mỗi cá nhân đều ý thức được vai trò của mình trong tổng thể dự án.

Sự minh bạch này khuyến khích nhân viên chủ động hoàn thành nhiệm vụ đúng thời hạn, tránh gây ảnh hưởng đến tiến độ chung. Điều này góp phần thúc đẩy năng suất và đảm bảo mọi công việc đều được triển khai một cách có tổ chức.

Tối ưu hóa nguồn nhân lực

Nhờ vào cái nhìn toàn diện mà sơ đồ Gantt mang lại, người quản lý dễ dàng phân bổ công việc cho từng nhân viên sao cho phù hợp với năng lực và khối lượng công việc hiện tại.

Nhược điểm

Nhược điểm của sơ đồ Gantt là gì?

Mặc dù sơ đồ Gantt mang lại nhiều lợi ích về tính trực quan và dễ hiểu, công cụ này vẫn tồn tại một số hạn chế nhất định trong quá trình quản lý dự án.

Phụ thuộc vào cấu trúc phân chia công việc

Hiệu quả của sơ đồ Gantt phụ thuộc lớn vào cách xây dựng cấu trúc phân chia công việc. Nếu quá trình này không được thực hiện cẩn thận ngay từ đầu, nhà quản lý có thể phải chỉnh sửa hoặc thậm chí xây dựng lại toàn bộ lịch trình dự án khi phát hiện thiếu sót. Ngoài ra, việc ước tính thời gian không chính xác cũng dễ dẫn đến xáo trộn kế hoạch ban đầu.

Giới hạn trong các dự án quy mô nhỏ

Sơ đồ Gantt phát huy tốt hiệu quả khi áp dụng cho các dự án có quy mô nhỏ, ít đầu việc. Tuy nhiên, đối với các dự án lớn, nhiều nhiệm vụ và kéo dài, biểu đồ trở nên rườm rà và khó theo dõi trên một giao diện duy nhất.

Việc cập nhật tiến độ liên tục cũng tiêu tốn nhiều thời gian, đặc biệt khi dự án phát sinh hàng trăm, thậm chí hàng ngàn đầu mục công việc. Hơn nữa, nếu một cột mốc bao gồm nhiều nhiệm vụ nhỏ, sơ đồ Gantt sẽ không thể hiển thị chi tiết toàn bộ cấu trúc công việc.

Hạn chế trong việc xử lý các ràng buộc của dự án

Quản lý dự án thường xoay quanh ba ràng buộc chính: thời gian, chi phí và phạm vi. Tuy nhiên, sơ đồ Gantt chủ yếu tập trung vào yếu tố thời gian, trong khi các yếu tố còn lại không được thể hiện đầy đủ.

Bên cạnh đó, nếu dự án có quá nhiều công việc đan xen, chồng chéo, sơ đồ Gantt khó làm nổi bật thứ tự ưu tiên, khiến người quản lý gặp khó khăn trong việc xác định các nhiệm vụ quan trọng cần tập trung.

Dự án nào nên áp dụng sơ đồ Gantt để quản lý?

Sơ đồ Gantt là công cụ hữu ích cho các doanh nghiệp, tổ chức và cơ quan cần quản lý dự án, cụ thể:

Lập kế hoạch dự án theo dòng thời gian: Sơ đồ Gantt đặc biệt hữu ích khi cần xây dựng kế hoạch chi tiết cho một dự án, từ lúc khởi động đến khi hoàn thành. Công cụ này giúp xác định rõ các mốc thời gian, nhiệm vụ cụ thể và thứ tự thực hiện, tạo nên một lộ trình xuyên suốt, dễ theo dõi.
Hợp tác giữa nhiều bên liên quan: Trong các dự án có sự tham gia của nhiều bộ phận hoặc đối tác, sơ đồ Gantt cho phép mọi bên nắm rõ tiến độ và trách nhiệm của từng cá nhân, từng giai đoạn. Nhờ đó, việc chuyển giao công việc diễn ra suôn sẻ, tránh tình trạng gián đoạn do thiếu thông tin.
Ước tính thời gian và phân bổ nguồn lực: Biểu đồ Gantt cung cấp cho nhà quản lý cái nhìn tổng quan về thời gian thực hiện và khối lượng công việc của từng nhiệm vụ. Điều này giúp phân bổ nguồn lực hợp lý, tránh tình trạng quá tải hoặc lãng phí nhân lực trong quá trình triển khai.
Đơn giản hóa quy trình, dễ dàng áp dụng thực tế: Việc thiết lập sơ đồ Gantt không đòi hỏi kỹ năng phức tạp, nhưng vẫn mang lại hiệu quả cao trong quản lý tiến độ dự án. Nhờ giao diện trực quan, người thực hiện, nhân viên và đối tác đều có thể dễ dàng theo dõi tiến trình và điều chỉnh kế hoạch khi cần thiết.

Qua bài viết trên, có thể thấy được sơ đồ Gantt là công cụ hỗ trợ đắc lực trong việc quản lý thời gian và theo dõi tiến độ dự án. Tuy nhiên, để phát huy tối đa hiệu quả, người quản lý cần biết cách ứng dụng linh hoạt, kết hợp với các phương pháp và công cụ khác. Việc sử dụng sơ đồ Gantt một cách phù hợp sẽ giúp đảm bảo tiến độ, phân bổ nguồn lực hợp lý và hoàn thành dự án theo đúng mục tiêu đề ra. Theo dõi Bí quyết quản trị sản xuất mỗi ngày để cập nhật nhiều kiến thức mới thú vị về quản trị và công nghệ nhé!
