Biểu đồ xương cá là gì? Cách vẽ biểu đồ và ứng dụng thực tế

Biểu đồ xương cá còn được gọi là sơ đồ Ishikawa theo tên người sáng lập Kaoru Ishikawa, là một công cụ phân tích nguyên nhân gốc rễ hiệu quả. Biểu đồ xương cá thường được áp dụng để khắc phục sự cố trong quản lý chất lượng và phát triển sản phẩm. Công cụ này không chỉ hữu ích trong lĩnh vực sản xuất mà còn được sử dụng rộng rãi trong kinh doanh và học tập. Với khả năng tổ chức và phân loại các yếu tố ảnh hưởng, biểu đồ xương cá giúp các nhóm tìm ra nguyên nhân thực sự của vấn đề một cách rõ ràng và tích cực. Cụ thể hơn, hãy cùng tham khảo bài viết dưới đây của Bí Quyết Quản Trị Sản Xuất.



Biểu đồ xương cá là gì?



Biểu đồ xương cá là một công cụ phân tích giúp xác định nguyên nhân gốc rễ của các khiếm khuyết, biến thể hoặc lỗi trong một quy trình. Với hình dạng giống như xương cá, biểu đồ này có phần đầu thể hiện vấn đề cần giải quyết, trong khi các nhánh nhỏ hơn đại diện cho các nguyên nhân của vấn đề. Công cụ này được phát triển bởi Kaoru Ishikawa, một kỹ sư người Nhật Bản, nhằm phân tích các nguyên nhân gây ra vấn đề trong sản xuất. Từ đó, biểu đồ xương cá đã trở thành một phương pháp phổ biến và tối ưu, được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau như sản xuất, quản lý, giáo dục và y tế.

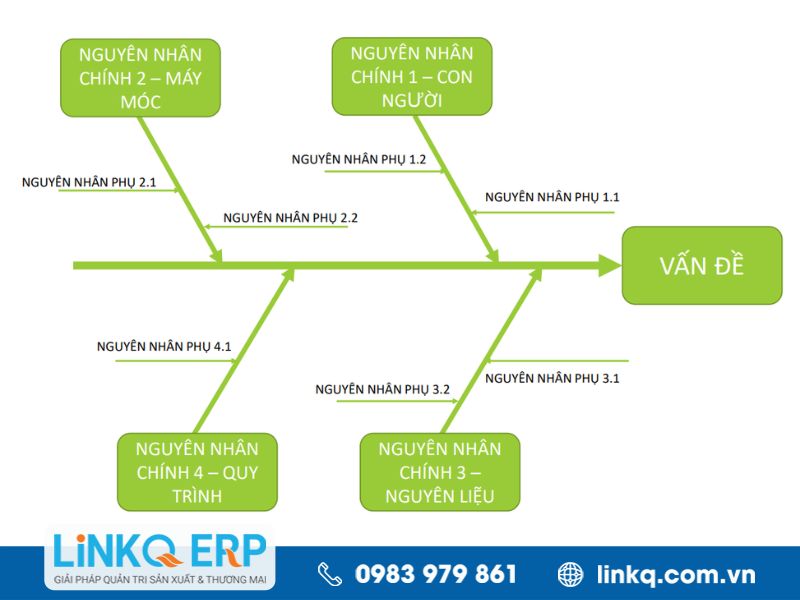

Mục đích của biểu đồ xương cá

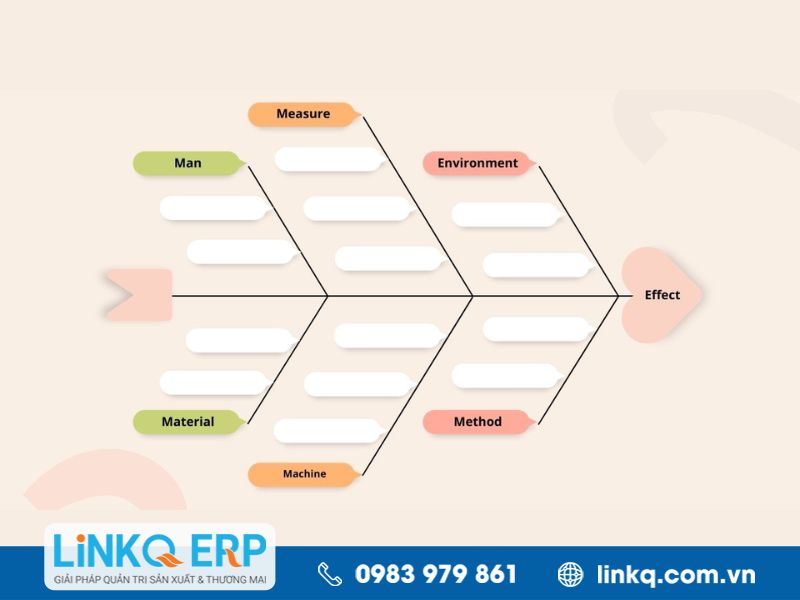

Biểu đồ xương cá được thiết kế để giúp người dùng giải quyết các vấn đề một cách có hệ thống và hiệu quả. Mục đích chính của biểu đồ này là xác định nguyên nhân gốc rễ của vấn đề, từ đó tìm ra giải pháp toàn diện thay vì chỉ xử lý các khúc mắc phía ngoài. Nhờ vào cấu trúc trực quan, biểu đồ này cho phép người dùng phân tích và hiểu rõ hơn về các yếu tố ảnh hưởng đến tình huống cần giải quyết.





Giúp giải quyết vấn đề một cách trực quan



Một trong những lợi thế lớn nhất của biểu đồ xương cá là tính trực quan. So với các phương pháp như danh sách hay bảng biểu, biểu đồ xương cá cho phép người dùng mở rộng phân tích một cách rõ ràng và có cấu trúc. Điều này giúp mọi người dễ dàng nhận diện và phân loại nhiều nguyên nhân khác nhau mà không cảm thấy bị choáng ngợp bởi thông tin. Bố cục rõ ràng của biểu đồ cũng tạo điều kiện cho việc kết hợp các yếu tố nội bộ và bên ngoài trong quá trình phân tích.

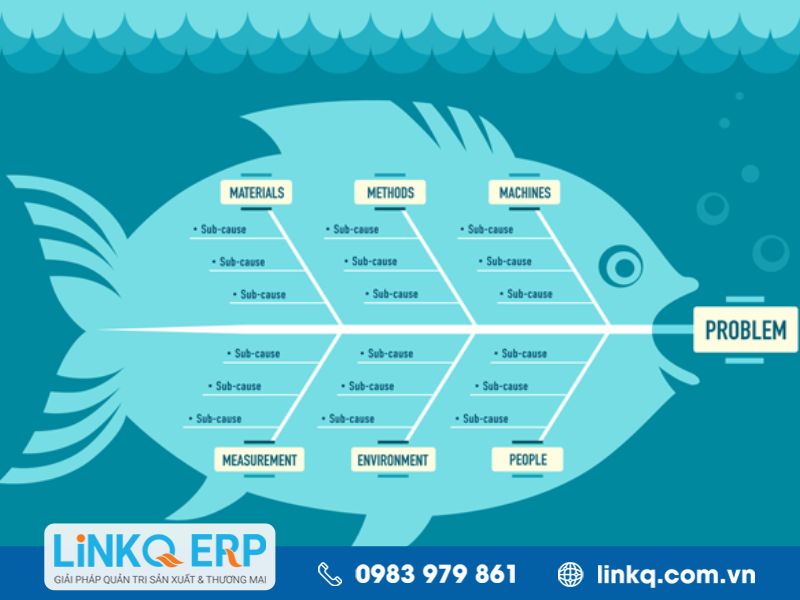

Giải quyết nguyên nhân thay vì chỉ điều trị triệu chứng



Biểu đồ xương cá không chỉ tập trung vào việc xử lý các triệu chứng của vấn đề, mà còn khuyến khích người dùng tìm kiếm nguyên nhân gốc rễ. Trong nhiều cuộc họp, việc chỉ giải quyết các vấn đề bề mặt như doanh số thấp có thể dẫn đến thiếu sót trong nhận diện nguyên nhân thực sự. Biểu đồ này giúp xác định các yếu tố nền tảng gây ra triệu chứng, từ đó tạo ra một cái nhìn tổng thể và sâu sắc hơn về vấn đề cần giải quyết.





Xem thêm: Business Intelligence là gì? Tầm quan trọng và công cụ BI

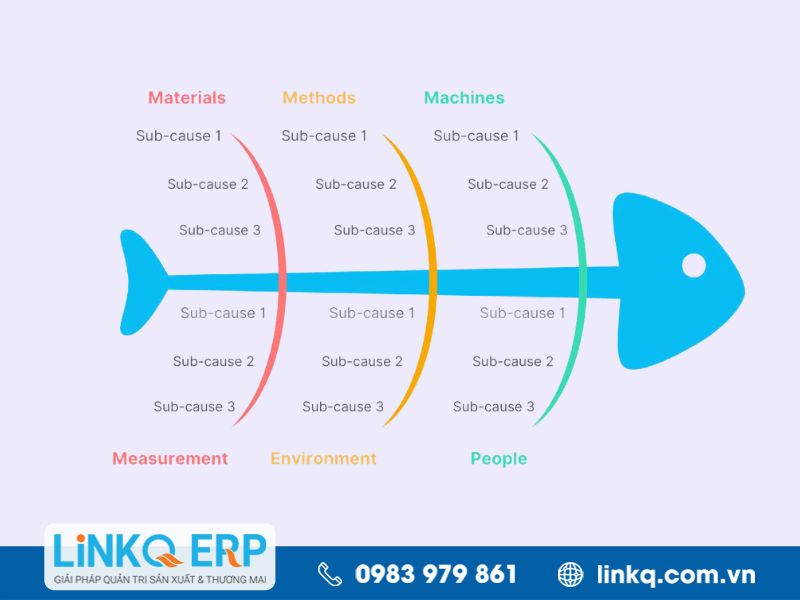

Hỗ trợ trình bày một cách dễ dàng và trực quan



Sơ đồ xương cá cũng rất hữu ích trong việc trình bày các vấn đề phức tạp một cách dễ hiểu. Với hình thức trực quan, biểu đồ này cho phép người dùng dễ dàng giải thích cấu trúc và mối liên hệ giữa các nguyên nhân với vấn đề chính cho ban lãnh đạo hoặc các bên liên quan. Sự trực quan này không chỉ giúp tăng cường sự hiểu biết mà còn thúc đẩy sự hỗ trợ từ các cấp lãnh đạo trong việc triển khai các giải pháp.

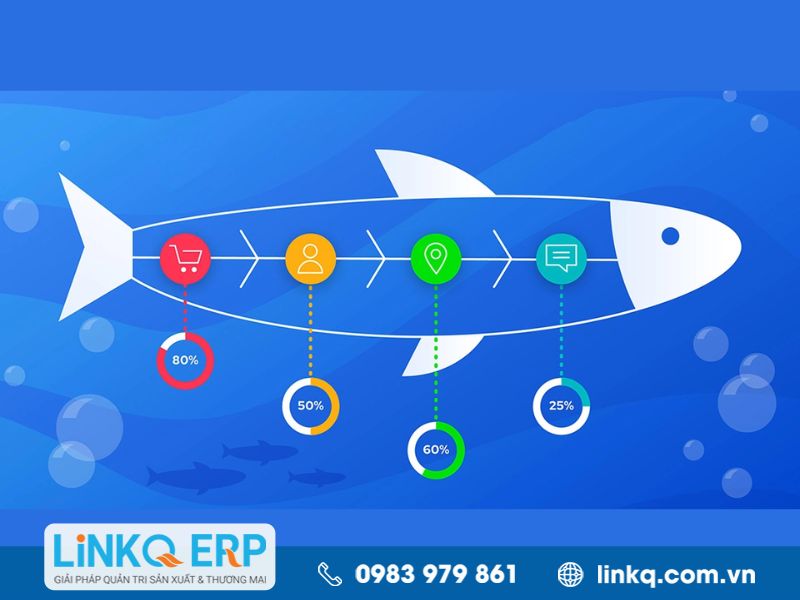

Định hướng tư duy và khuyến khích hợp tác



Biểu đồ xương cá khuyến khích một môi trường tư duy và hợp tác, giúp các thành viên trong nhóm chia sẻ ý kiến và đóng góp vào quá trình giải quyết vấn đề. Bằng cách thúc đẩy sự trao đổi và thảo luận, biểu đồ này tạo ra một không khí đồng thuận và tương tác. Điều này không chỉ làm phong phú thêm các giải pháp mà còn nâng cao tinh thần làm việc nhóm và sự gắn kết giữa các thành viên.





Áp dụng cho nhiều lĩnh vực và ngành nghề khác nhau

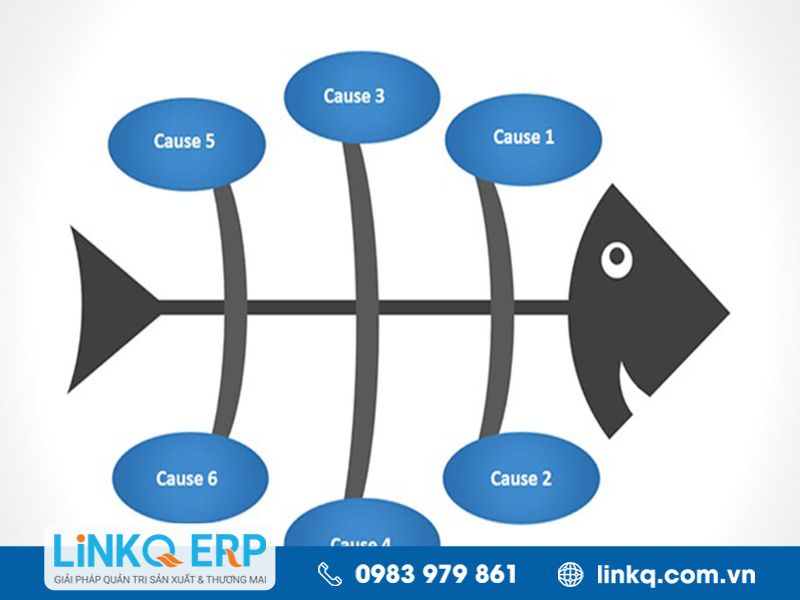

Biểu đồ xương cá có thể được áp dụng rộng rãi trong nhiều lĩnh vực và ngành nghề khác nhau. Từ sản xuất đến quản lý dự án, từ giáo dục đến y tế, công cụ này giúp các tổ chức giải quyết vấn đề một cách tối ưu. Khả năng linh hoạt trong việc áp dụng biểu đồ xương cá làm cho điều này trở thành một công cụ quan trọng trong việc cải thiện quy trình và nâng cao chất lượng trong nhiều lĩnh vực khác nhau.





Các loại biểu đồ xương cá thông dụng



Sơ đồ xương cá có nhiều loại khác nhau, mỗi loại phục vụ cho mục đích phân tích và giải quyết vấn đề cụ thể. Trong số đó, sơ đồ xương cá cơ bản và sơ đồ xương cá 6M là hai dạng phổ biến nhất, giúp người dùng dễ dàng xác định nguyên nhân gốc rễ của các vấn đề trong quy trình sản xuất và kinh doanh.

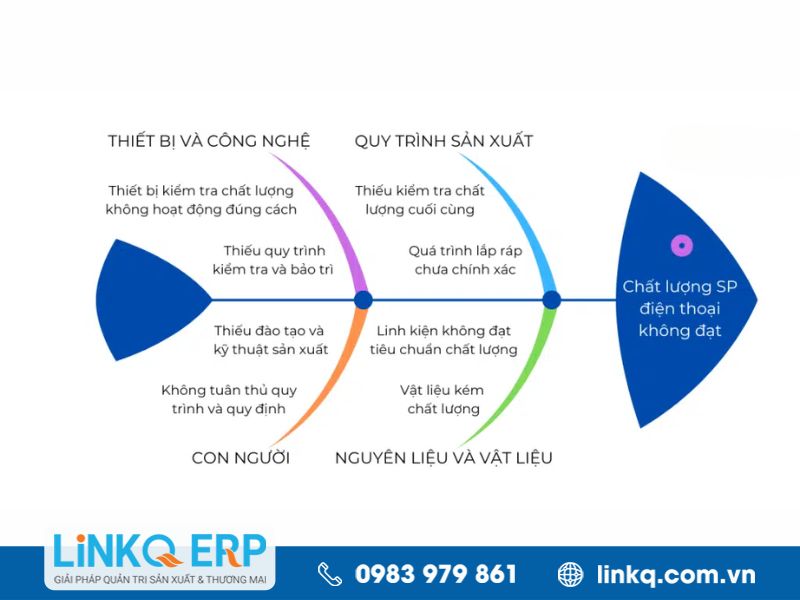

Sơ đồ xương cá cơ bản



Sơ đồ xương cá cơ bản là dạng đơn giản nhất của biểu đồ này, thường được sử dụng khi vấn đề cần giải quyết có thể được phân loại thành hai thuộc tính chính. Cấu trúc của sơ đồ chỉ bao gồm hai nhánh lớn, mỗi nhánh đại diện cho một thuộc tính liên quan đến nguyên nhân của vấn đề. Ví dụ, khi phân tích lưu lượng truy cập trang web, đội ngũ Marketing có thể chia nguồn lưu lượng thành hai kênh: nguồn phải trả tiền và nguồn không phải trả tiền. Sơ đồ này giúp người dùng dễ dàng nhìn nhận và phân tích nguyên nhân gốc rễ một cách trực quan và có hệ thống.

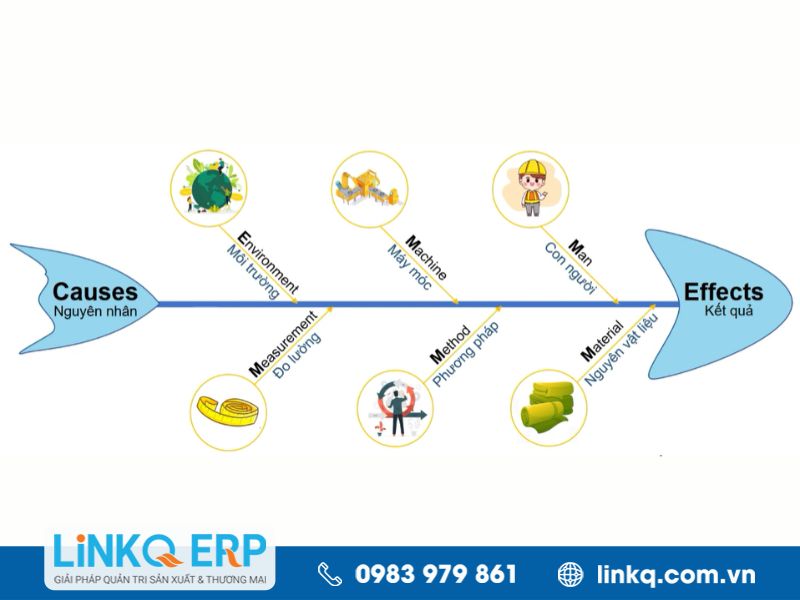

Sơ đồ xương cá 6M



Sơ đồ xương cá 6M là một công cụ phổ biến trong lĩnh vực sản xuất và kinh doanh, được xây dựng dựa trên sáu yếu tố cơ bản, mỗi yếu tố đại diện cho một khía cạnh quan trọng ảnh hưởng đến chất lượng sản phẩm và quy trình sản xuất, cụ thể là:



Materials – Nguyên liệu

Nguyên liệu là yếu tố thiết yếu trong quá trình sản xuất. Nếu không có nguyên liệu đầy đủ và chất lượng, sản phẩm hoàn chỉnh sẽ không thể được tạo ra. Sự lựa chọn nguyên liệu không phù hợp có thể dẫn đến giảm chất lượng sản phẩm và ảnh hưởng xấu đến uy tín doanh nghiệp.



Manpower – Nhân lực

Nhân lực là một yếu tố quan trọng nhưng cũng khó kiểm soát. Chất lượng sản phẩm có thể bị ảnh hưởng bởi sự thiếu sót về kỹ năng hoặc sự bất cẩn của nhân viên. Do đó, việc đào tạo và phát triển nguồn nhân lực là rất cần thiết để đảm bảo quy trình sản xuất diễn ra suôn sẻ.



Mother Nature – Yếu tố môi trường

Một số yếu tố môi trường như thời tiết, thiên tai hay hỏa hoạn có thể tác động lớn đến quy trình sản xuất. Dù có thể dự đoán một số yếu tố nhất định, vẫn có những tình huống không thể kiểm soát, đòi hỏi doanh nghiệp cần có kế hoạch dự phòng.



Machines – Thiết bị, máy móc

Việc bảo trì và nâng cấp máy móc định kỳ là rất quan trọng. Nếu không, thiết bị có thể hỏng hóc và giảm hiệu suất làm việc. Chính vì thế, yếu tố này cần được xem xét và cải thiện khi gặp vấn đề trong sản xuất.



Methods – Các phương pháp

Sai sót trong quy trình sản xuất hoặc phương pháp có thể dẫn đến việc tạo ra sản phẩm không đạt tiêu chuẩn. Việc thiết lập phương pháp tối ưu ngay từ đầu là cần thiết để đảm bảo sản xuất hiệu quả và chất lượng.



Measurement – Thông số đo lường

Các phương pháp kiểm tra, bao gồm cả thủ công và tự động, đóng vai trò quan trọng trong việc đảm bảo chất lượng. Nếu các phép đo không nhất quán, việc sử dụng dữ liệu để đưa ra kết luận sẽ rất khó khăn. Vì vậy, sự chính xác trong đo lường là rất quan trọng trong việc xác định nguyên nhân gốc rễ.





Xem thêm: Business Process Management là gì? 6 bước thực hiện hiệu quả

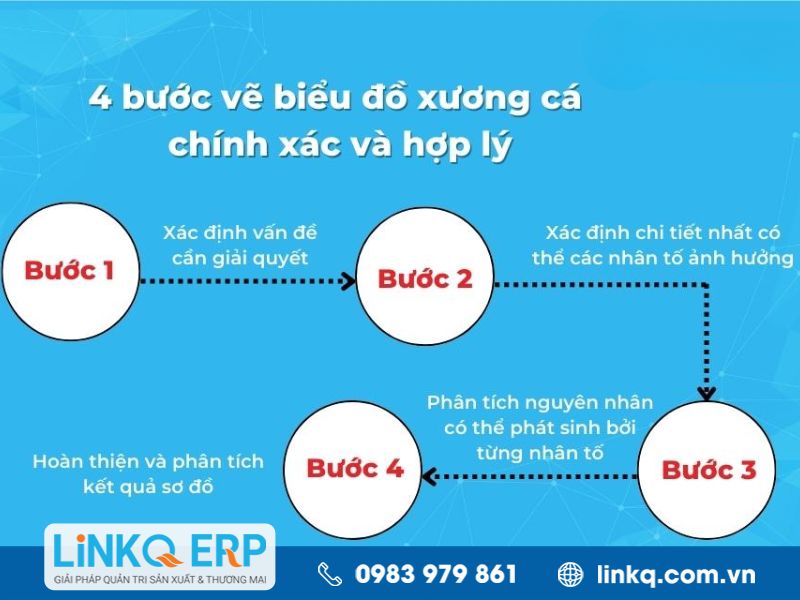

Hướng dẫn vẽ sơ đồ xương cá



Sơ đồ xương cá là công cụ hữu ích để xác định nguyên nhân gốc rễ của vấn đề trong quy trình sản xuất hoặc kinh doanh. Vậy chính xác thì biểu đồ xương cá có mấy bước?



Bước 1: Định hình vấn đề cần giải quyết



Bước đầu tiên trong việc vẽ sơ đồ xương cá là xác định rõ ràng vấn đề cần giải quyết. Việc này rất quan trọng vì giúp định hướng cho toàn bộ quá trình phân tích. Bạn có thể sử dụng phương pháp 5W1H (What, Who, When, Where, Why, How) để trả lời các câu hỏi liên quan đến vấn đề. Ví dụ, nếu bạn nhận thấy website có tỷ lệ thoát cao, hãy ghi chú lại tình huống này, cùng với các yếu tố như thời điểm và nguyên nhân có thể gây ra. Khi vấn đề được nêu rõ, như tốc độ tải trang chậm trên điện thoại, việc phát hiện ra các nguyên nhân sẽ dễ dàng hơn.

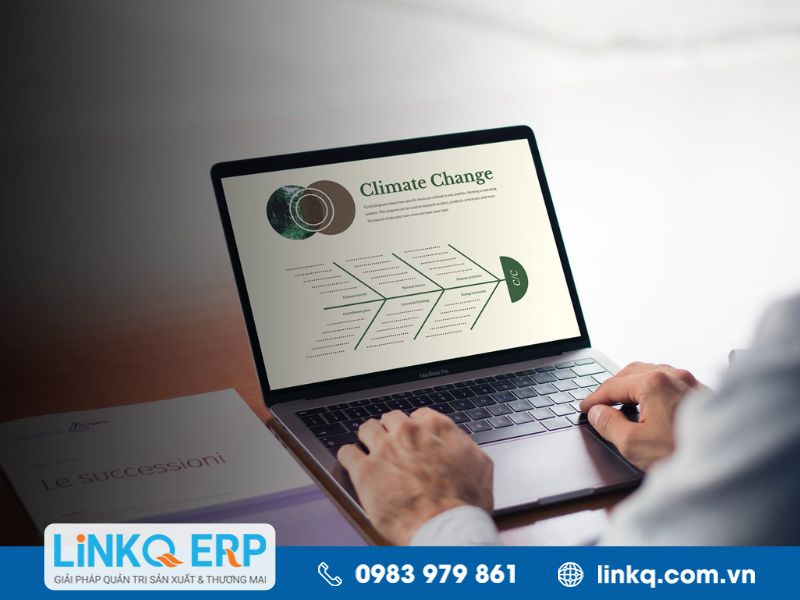

Bước 2: Nhận diện các yếu tố tác động



Sau khi xác định vấn đề, bước tiếp theo là nhận diện các yếu tố có thể ảnh hưởng đến tình huống đó. Bạn có thể vẽ ra các nhánh trên sơ đồ xương cá tương ứng với các yếu tố trong mô hình 6M, bao gồm Nguyên liệu, Thiết bị, Nhân lực, Phương pháp, Môi trường, và Đo lường. Nếu làm việc theo nhóm, hãy sử dụng kỹ thuật Brainstorming để thu thập ý kiến và quan điểm từ từng thành viên. Điều này sẽ giúp bạn có cái nhìn toàn diện hơn về các nguyên nhân có thể dẫn đến vấn đề.





Bước 3: Khám phá nguyên nhân của vấn đề



Khi đã xác định các yếu tố tác động, bước tiếp theo là khám phá nguyên nhân cụ thể của vấn đề. Đối với mỗi yếu tố, hãy đặt câu hỏi chi tiết để tìm hiểu sâu hơn. Ví dụ, với Nguyên liệu, bạn có thể hỏi xem nguyên liệu có chất lượng tốt không hay quy trình mua hàng có được kiểm tra chặt chẽ không. Tương tự, đối với Nhân lực, bạn cần xem xét về kỹ năng, đào tạo và sự hài lòng của nhân viên. Việc này sẽ giúp bạn xác định rõ ràng nguyên nhân gốc rễ ảnh hưởng đến vấn đề.





Bước 4: Phân tích và lập kế hoạch hành động



Sau khi đã hoàn thành sơ đồ xương cá với tất cả các nguyên nhân, bước cuối cùng là phân tích các dữ liệu và lập kế hoạch hành động cụ thể. Sử dụng lại phương pháp 5W1H để điều tra sâu hơn về từng nguyên nhân và tìm ra các giải pháp khả thi. Lập kế hoạch hành động không chỉ giúp bạn giải quyết vấn đề hiện tại mà còn ngăn ngừa các vấn đề tương tự trong tương lai. Bằng cách này, bạn sẽ có một cái nhìn rõ ràng và hướng đi cụ thể để khắc phục vấn đề một cách hiệu quả.





Cách thức triển khai biểu đồ xương cá hiệu quả



Để triển khai biểu đồ xương cá một cách tốt nhất, bạn có thể áp dụng một số phương pháp sau:

• Lựa chọn nhóm phù hợp: Tạo ra một nhóm đa dạng với các thành viên đến từ những lĩnh vực khác nhau. Điều này giúp đảm bảo rằng mọi quan điểm và ý kiến đều được xem xét, từ đó làm phong phú thêm quá trình phân tích.

• Áp dụng 5W1H: Sử dụng phương pháp 5W1H (What, Who, When, Where, Why, How) để liên tục đặt ra câu hỏi "Tại sao?" nhằm tìm ra nguyên nhân gốc rễ của vấn đề một cách nhanh chóng và có hệ thống.

• Sử dụng đa biểu quyết: Để xác định nguyên nhân gốc rễ, hãy mời tất cả các thành viên trong nhóm đóng góp ý tưởng và sử dụng phương pháp bỏ phiếu để chọn ra những nguyên nhân quan trọng nhất. Cách này giúp tập trung vào những yếu tố có ảnh hưởng lớn nhất.

• Phân tích nguyên nhân: Sau khi đã xác định các nguyên nhân, cần phân tích kỹ lưỡng để xác định những nguyên nhân chính gây ra vấn đề. Điều này giúp bạn tập trung vào những yếu tố quan trọng nhất và đưa ra giải pháp hiệu quả.

• Cân nhắc công cụ khác: Nếu vấn đề trở nên quá phức tạp và biểu đồ xương cá trở nên lộn xộn, hãy xem xét sử dụng các công cụ phân tích khác. Việc thay đổi công cụ có thể giúp bạn tìm ra giải pháp tốt hơn cho vấn đề hiện tại.

​



Xem thêm: Các giai đoạn và mô hình của quy trình phát triển phần mềm



Ứng dụng thực tiễn của biểu đồ xương cá



Biểu đồ xương cá được áp dụng rộng rãi trong cả lĩnh vực sản xuất và kinh doanh. Qua việc sử dụng công cụ này, các nhóm có thể tìm ra giải pháp phù hợp để cải thiện quy trình và nâng cao hiệu suất hoạt động, điển hình như:

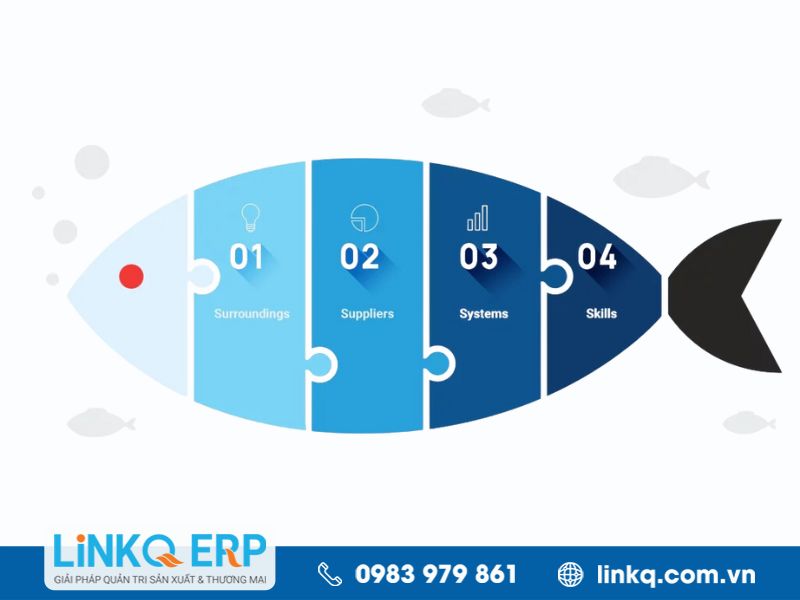

Trong lĩnh vực sản xuất



Biểu đồ xương cá là công cụ hữu ích trong sản xuất, giúp doanh nghiệp xác định nguyên nhân của nhiều vấn đề như sản phẩm lỗi, quy trình sản xuất kém, chi phí sản xuất cao, thiếu nhân viên, thiếu nguyên liệu, máy móc hỏng hóc, và môi trường làm việc không an toàn. Bằng cách phân tích các yếu tố này, doanh nghiệp có thể phát hiện những điểm yếu trong quy trình và đưa ra các giải pháp cải thiện, từ đó nâng cao hiệu suất và chất lượng sản phẩm.





Trong hoạt động kinh doanh



Trong lĩnh vực kinh doanh, biểu đồ xương cá hỗ trợ nhóm quản lý phân tích những nguyên nhân dẫn đến việc giảm doanh số. Các vấn đề như thiếu nhân lực, phương pháp kinh doanh không chính xác, đối thủ cạnh tranh mạnh, và chi phí hạn hẹp thường được xác định. Qua việc tìm ra nguyên nhân cụ thể, như nhân viên thiếu kinh nghiệm hoặc ngân sách phân bổ không đồng đều, nhóm quản lý có thể đề xuất các giải pháp tốt hơn. Những giải pháp này có thể bao gồm đào tạo nhân lực, thiết lập lại quy trình kinh doanh, và phân tích đối thủ cạnh tranh để cải thiện kết quả kinh doanh tổng thể.





Ưu điểm và hạn chế của biểu đồ xương cá



Biểu đồ xương cá là một công cụ hữu ích trong việc phân tích và giải quyết vấn đề, nhưng không phải không có những khuyết điểm.



Ưu điểm



Biểu đồ xương cá là một công cụ cực kỳ hữu ích trong việc động não và lập bản đồ tư duy, không chỉ cho cá nhân mà còn cho các dự án nhóm. Ưu điểm của biểu đồ xương cá là giúp xác định mối quan hệ nhân quả, làm rõ sự liên kết giữa các biến thể trong một vấn đề. Việc liên tục đặt câu hỏi "tại sao" giúp nhóm đi sâu vào các vấn đề gốc rễ, đơn giản hóa những tình huống phức tạp một cách tinh tế. Nhờ đó, biểu đồ xương cá tạo ra cái nhìn tổng quan và có hệ thống về nguyên nhân và hệ quả, hỗ trợ quá trình ra quyết định.



Hạn chế



Mặt khác nhược điểm của biểu đồ xương cá cũng tồn tại song song. Việc xác định nguyên nhân phụ thuộc vào sự đánh giá chủ quan từ các chuyên gia và suy luận của nhóm, điều này có thể dẫn đến những khác biệt hoặc sót trong quá trình phân tích. Để ứng dụng biểu đồ này một cách tốt nhất, người dùng cần có kiến thức và kinh nghiệm về quy trình và lĩnh vực cụ thể; thiếu tính chuyên môn có thể ảnh hưởng đến việc xác định nguyên nhân gốc rễ và đưa ra giải pháp phù hợp. Trong các trường hợp phức tạp, việc xác định nguyên nhân chính có thể gặp nhiều trở ngại và biểu đồ xương cá thường chỉ cho phép xác định một nguyên nhân duy nhất, điều này có thể dẫn đến sự mâu thuẫn hoặc phân tán trong quá trình phân tích.



Trên đây là toàn bộ thông tin cần biết về biểu đồ xương cá bao gồm khái niệm, các bước lập biểu đồ, ứng dụng và ưu nhược điểm,... Mong rằng những chia sẻ trên chính là những kiến thức hữu ích mà bạn đang tìm kiếm. Hãy theo dõi Bí Quyết Quản Trị Sản Xuất để cập nhật những thông tin mới nhất mỗi ngày nhé!
