Lưu đồ quy trình sản xuất là gì? Vai trò và cách vẽ chi tiết

Lưu đồ quy trình sản xuất hay còn gọi là sơ đồ quy trình sản xuất, là một công cụ đã được các doanh nghiệp sản xuất áp dụng từ lâu. Với chức năng giúp đơn giản hóa việc nắm bắt toàn bộ quy trình sản xuất, lưu đồ này không chỉ giúp doanh nghiệp dễ dàng nhận diện các bước trong quá trình làm việc mà còn hỗ trợ xác định những vấn đề phát sinh, từ đó đưa ra những giải pháp tối ưu để cải tiến hiệu quả sản xuất. Cùng Bí Quyết Quản Trị Sản Xuất tìm hiểu chi tiết hơn về lưu đồ quy trình sản xuất ở bài viết phía dưới nhé!



Tổng quan về lưu đồ quy trình sản xuất



Lưu đồ quy trình sản xuất (Production Flow Chart hoặc Manufacturing Process Flowchart) là công cụ trực quan thể hiện trình tự các bước trong quá trình sản xuất một cách logic, hệ thống và dễ hiểu. Sơ đồ này giúp doanh nghiệp nắm rõ từng công đoạn, từ khâu đầu vào đến khi hoàn thiện sản phẩm, đồng thời hỗ trợ hiệu quả trong việc lập kế hoạch sản xuất, kiểm soát chất lượng và tối ưu hóa quy trình vận hành. Lưu đồ thường được thiết kế phù hợp với các yêu cầu của hệ thống quản lý chất lượng theo tiêu chuẩn ISO 9001:2015, nhằm đảm bảo tính minh bạch, nhất quán và khả năng cải tiến liên tục trong hoạt động sản xuất.





Phân loại các dạng lưu đồ quy trình sản xuất



Trong các doanh nghiệp sản xuất, lưu đồ quy trình thường được xây dựng dưới hai hình thức phổ biến: sơ đồ quy trình tổng quan và sơ đồ quy trình chi tiết. Cụ thể:



Sơ đồ quy trình tổng quan



Sơ đồ quy trình sản xuất cấp cao là công cụ trực quan thể hiện các bước chủ chốt trong một quy trình sản xuất, thường bao gồm khoảng 6 đến 10 giai đoạn quan trọng. Với cách tiếp cận tổng quan, loại sơ đồ này mang lại cái nhìn vĩ mô về toàn bộ hoạt động, giúp người xem nhanh chóng hình dung được luồng công việc chính mà không bị sa vào tiểu tiết. Sơ đồ cấp cao đặc biệt phát huy hiệu quả trong giai đoạn đầu của dự án hoặc quá trình cải tiến, khi doanh nghiệp cần xác định các bước triển khai quan trọng, phân chia thứ tự ưu tiên và định hướng chiến lược thực hiện một cách rõ ràng, mạch lạc.





Sơ đồ quy trình chi tiết

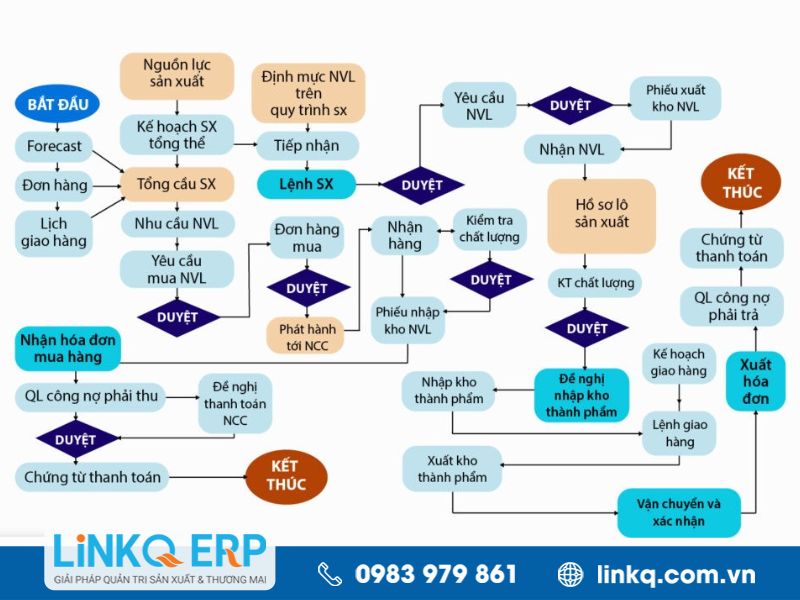

Biểu đồ quy trình sản xuất chi tiết là công cụ phản ánh cái nhìn vi mô về toàn bộ hoạt động sản xuất, với khả năng mô tả chính xác từng bước trong quy trình, thường bao gồm hơn 15 giai đoạn hoặc thao tác cụ thể. Khác với sơ đồ cấp cao, biểu đồ chi tiết đi sâu vào từng mắt xích, giúp làm rõ mức độ phức tạp và mối liên kết giữa các bước. Nhờ đó, doanh nghiệp có thể dễ dàng xác định điểm nghẽn, truy vết nguyên nhân khi phát sinh sự cố, đồng thời đưa ra các điều chỉnh cần thiết để chuẩn hóa hoặc cải tiến quy trình.





Quy định khi vẽ lưu đồ quy trình sản xuất



Khi xây dựng lưu đồ quy trình sản xuất, việc tuân thủ hệ thống ký hiệu tiêu chuẩn là yếu tố bắt buộc nhằm đảm bảo tính nhất quán và dễ hiểu cho người xem. Các biểu tượng được sử dụng cần được lựa chọn theo quy ước thống nhất, giúp truyền đạt rõ ràng ý nghĩa của từng bước trong quy trình. Điều này không chỉ hỗ trợ việc phân tích và giao tiếp giữa các bộ phận, mà còn giúp lưu đồ có thể được áp dụng rộng rãi trong các hệ thống quản lý chất lượng và sản xuất chuyên nghiệp.





Xem thêm: Cách tính capacity trong sản xuất chính xác nhất



Vai trò của sơ đồ quy trình sản xuất trong doanh nghiệp



Sơ đồ lưu trình sản xuất là một công cụ quản lý quan trọng đã được các doanh nghiệp Nhật Bản ứng dụng từ giữa thế kỷ 20 và trở thành nền tảng vững chắc cho những bước tiến vượt bậc trong quản lý chất lượng và vận hành sản xuất. Việc xây dựng lưu đồ không chỉ giúp chuẩn hóa quy trình, mà còn mang lại nhiều lợi ích thiết thực cho doanh nghiệp:



• Lưu đồ giúp chuẩn hóa hoạt động sản xuất, loại bỏ những thao tác không hiệu quả. Khi mọi bước đi đều được xác định rõ ràng, nhân viên dễ dàng nắm bắt công việc cần làm, đảm bảo sản xuất chính xác, nhịp nhàng và tối ưu hóa hiệu suất máy móc.

• Lưu đồ đóng vai trò như “hệ thống kiểm soát chất lượng trực quan”, giúp hạn chế sai lệch trong quá trình vận hành. Chỉ cần một bước thực hiện không đúng với quy trình chuẩn cũng có thể gây ra lỗi kỹ thuật hoặc làm tăng tỷ lệ sản phẩm lỗi.

• Hỗ trợ trong việc bảo trì thiết bị, đặc biệt khi được thiết kế kèm theo quy trình bảo trì định kỳ cho từng loại máy móc.

• Xác định nguyên nhân lỗi một cách có hệ thống. Khi có sự cố xảy ra, việc phân tích từng bước trong sơ đồ cho phép doanh nghiệp truy ngược lại nguồn gốc vấn đề.

• Tính trực quan và dễ hiểu, lưu đồ sản xuất còn là công cụ truyền thông hữu ích trong nội bộ doanh nghiệp cũng như khi trình bày với khách hàng hoặc đối tác, giúp truyền đạt quy trình một cách rõ ràng và chuyên nghiệp.

​



Hướng dẫn thực hiện lưu đồ quy trình sản xuất



Bước 1 : Lên danh sách các hoạt động cần có



Ở giai đoạn khởi tạo lưu đồ quy trình sản xuất, người thực hiện cần bắt đầu bằng việc liệt kê toàn bộ các hoạt động chính diễn ra trong suốt chuỗi sản xuất — bao gồm các bước như tiếp nhận nguyên vật liệu đầu vào, lưu trữ, kiểm tra chất lượng, vận chuyển, chuyển giao giữa các công đoạn, v.v. Mỗi hoạt động này sau đó sẽ được mã hóa bằng các ký hiệu tiêu chuẩn, nhằm đảm bảo tính nhất quán và dễ hiểu trong toàn bộ sơ đồ.



Trong quá trình xây dựng, bạn hoàn toàn có thể bổ sung thêm các thông tin liên quan để tăng tính chi tiết và thực tiễn cho lưu đồ, chẳng hạn như phương tiện sản xuất được sử dụng, sơ đồ dây chuyền, các điểm kiểm tra chất lượng hoặc cơ chế xử lý khi có sai lệch xảy ra. Những chi tiết này không chỉ giúp mô tả quy trình một cách đầy đủ mà còn hỗ trợ hiệu quả trong việc quản lý và cải tiến hoạt động sản xuất về sau.





Bước 2 : Sắp xếp các hoạt động theo quy trình



Sau khi xác định các hoạt động trong quá trình sản xuất, bước tiếp theo là sắp xếp theo một trình tự logic nhằm hình thành nên một chuỗi quy trình liền mạch. Việc sắp xếp này có thể dựa trên quy trình hiện hành để đánh giá và cải tiến, hoặc được sử dụng như nền tảng xây dựng cho một quy trình mới tối ưu hơn. Cách tổ chức có hệ thống không chỉ giúp minh bạch hóa luồng công việc mà còn hỗ trợ việc phát hiện điểm bất hợp lý.





Xem thêm: Sơ đồ chuỗi giá trị là gì? 6 bước vẽ sơ đồ VSM hiệu quả



Bước 3 : Vẽ sơ đồ quy trình sản xuất



Trước đây, việc vẽ lưu đồ quy trình sản xuất chủ yếu được thực hiện thủ công, yêu cầu nhân sự phải vẽ tay từng bước một, điều này vừa tốn thời gian vừa dễ gặp sai sót. Tuy nhiên, nhờ vào sự phát triển mạnh mẽ của công nghệ, hiện nay việc tạo lập lưu đồ đã trở nên đơn giản và nhanh chóng hơn nhiều. Doanh nghiệp có thể tận dụng các công cụ quen thuộc như Word, Excel để vẽ lưu đồ cơ bản, hoặc sử dụng các phần mềm chuyên dụng hơn như ThinkComposer, Edraw Org Chart, RFFlow,…





Bước 4 : Kiểm tra trước khi công bố



Sơ đồ luồng sản xuất là tài liệu quan trọng được chia sẻ rộng rãi trong doanh nghiệp và đóng vai trò là tiêu chuẩn để hướng dẫn và thực thi quá trình sản xuất. Chính vì vậy, độ chính xác của sơ đồ này là yếu tố không thể thiếu. Để đảm bảo hiệu quả, bạn cần chú ý không bỏ sót bất kỳ bước nào trong quy trình, kể cả những bước trung gian quan trọng. Ngoài ra, việc đối chiếu và xác nhận lại sơ đồ với bộ phận quản lý là cần thiết để đảm bảo rằng mọi hoạt động đều được thực hiện đúng quy trình, đồng thời tránh được các sai sót trong quá trình triển khai.





Bước 5 : Chạy thử và giám sát trong suốt quá trình



Sau khi được thống nhất, lưu đồ quy trình sẽ được đưa vào giai đoạn chạy thử và kiểm định trong suốt quá trình vận hành thực tế. Việc này giúp đảm bảo lưu đồ hoạt động đúng như dự kiến và phát hiện kịp thời những điểm cần điều chỉnh. Đồng thời, để duy trì sự hiệu quả và tính chính xác, lưu đồ quy trình cần được thường xuyên cập nhật mỗi khi có sự thay đổi trong quy trình sản xuất. Đảm bảo sơ đồ luôn phản ánh đúng thực tế và hỗ trợ tốt nhất cho công tác quản lý và triển khai sản xuất.





Mẫu lưu đồ quy trình sản xuất của một số ngành nghề



Thực tế, không tồn tại một mẫu sơ đồ quy trình chung cho mọi ngành nghề, vì mỗi lĩnh vực, nghiệp vụ và doanh nghiệp đều có yêu cầu và cách thức vẽ sơ đồ flowchart riêng biệt. Tùy thuộc vào đặc thù của từng ngành, sơ đồ sẽ được thiết kế với những bước và ký hiệu khác nhau để tối ưu hóa quy trình sản xuất. Dưới đây là một số mẫu sơ đồ quy trình sản xuất tiêu biểu từ các ngành khác nhau mà bạn có thể tham khảo, giúp hiểu rõ hơn về cách áp dụng flowchart trong thực tế:

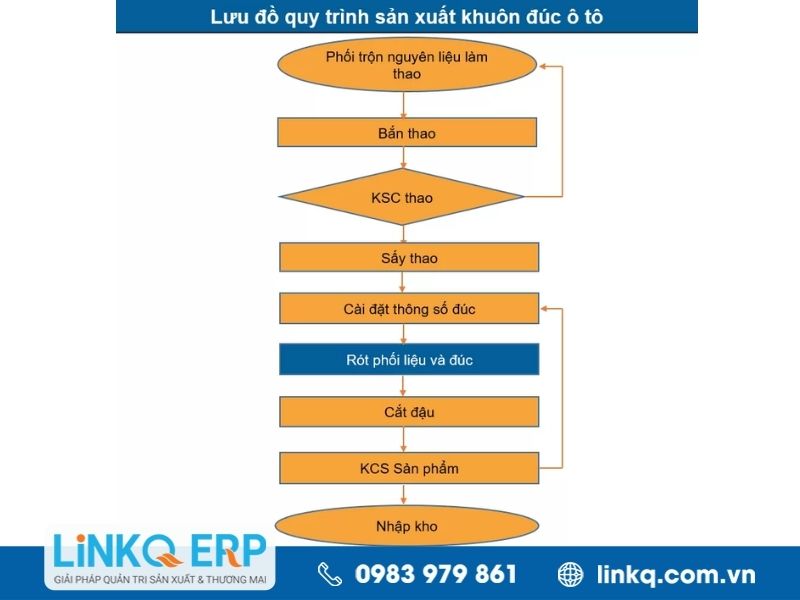

• Lưu đồ quy trình sản xuất khuôn đúc ô tô

​

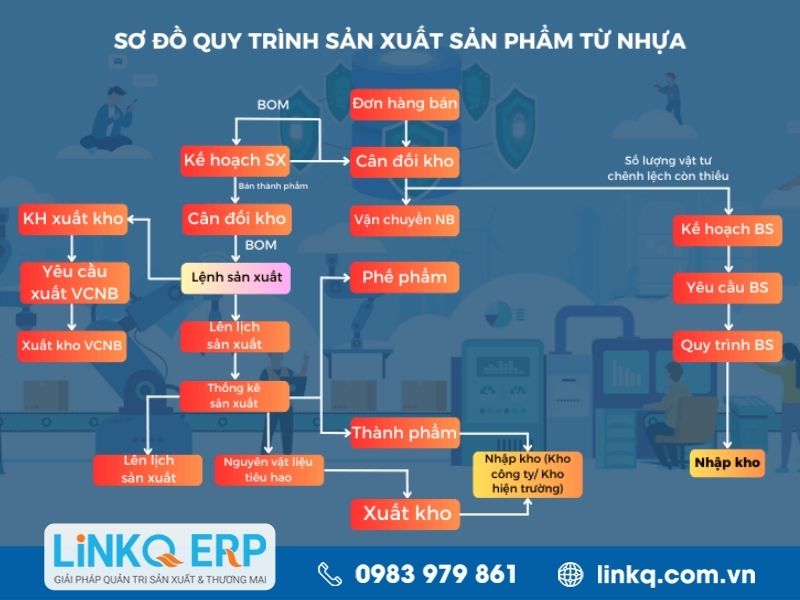

• Sơ đồ lưu trình sản xuất sản phẩm nhựa

​



• Biểu đồ flowchart quy trình sản xuất dược phẩm

​



Xem thêm: EOQ là gì? Cách ứng dụng mô hình quản lý tồn kho tối ưu



Thiết kế lưu đồ quy trình kiểm soát chất lượng trong sản xuất



Tương tự như các loại sơ đồ quy trình nghiệp vụ khác, việc vẽ lưu đồ quy trình kiểm soát chất lượng sản xuất cũng tuân theo 5 giai đoạn cơ bản. Các bước này bao gồm: lập danh sách các hoạt động, sắp xếp các hoạt động theo đúng trình tự quy trình, vẽ sơ đồ quy trình, kiểm tra lại trước khi công bố và thực hiện chạy thử. Đặc biệt, bước sắp xếp các hoạt động theo quy trình cần được thực hiện theo một trình tự rõ ràng và hợp lý để đảm bảo mỗi công đoạn trong quá trình sản xuất đều được kiểm soát chặt chẽ, giúp tối ưu hóa chất lượng và hiệu quả sản xuất.



Bước 1: Tiếp nhận sản phẩm cần kiểm tra



Quá trình vẽ sơ đồ quản lý chất lượng bắt đầu với bước tiếp nhận sản phẩm cần kiểm tra. Sản phẩm này có thể là thành phẩm hoàn chỉnh, đã sẵn sàng để phân phối ra thị trường, hoặc cũng có thể là bán thành phẩm, nguyên liệu thô sẽ được sử dụng trong các giai đoạn sản xuất tiếp theo. Mỗi loại sản phẩm này sẽ được kiểm tra kỹ lưỡng theo các tiêu chuẩn chất lượng đã được thiết lập từ trước, nhằm đảm bảo chất lượng đồng nhất trong toàn bộ chuỗi cung ứng.

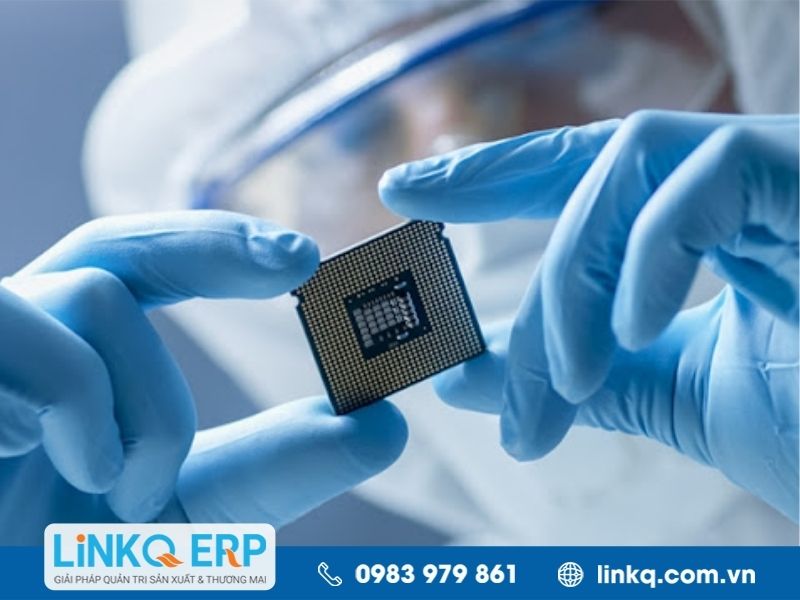

Bước 2: Tiến hành kiểm tra sản phẩm



Để đảm bảo sản phẩm đáp ứng các tiêu chuẩn chất lượng đã được đặt ra, bước kiểm tra sản phẩm phải được thực hiện một cách tỉ mỉ và kỹ lưỡng. Quá trình này có thể chia thành hai trường hợp:



• Không đạt yêu cầu: Khi phát hiện sản phẩm có khiếm khuyết, hư hỏng, hoặc bất kỳ vấn đề nào ảnh hưởng đến hiệu suất, công năng hay hình thức, những sản phẩm này (hàng NG) sẽ được chuyển sang công đoạn sửa chữa hoặc làm lại để đạt tiêu chuẩn chất lượng yêu cầu.

• Đạt yêu cầu: Đối với bán thành phẩm hoặc nguyên liệu thô đạt chuẩn sẽ tiếp tục được sử dụng cho các công đoạn sản xuất tiếp theo. Trong khi đó, thành phẩm đạt yêu cầu sẽ được phân phối hoặc bán ra thị trường.

​

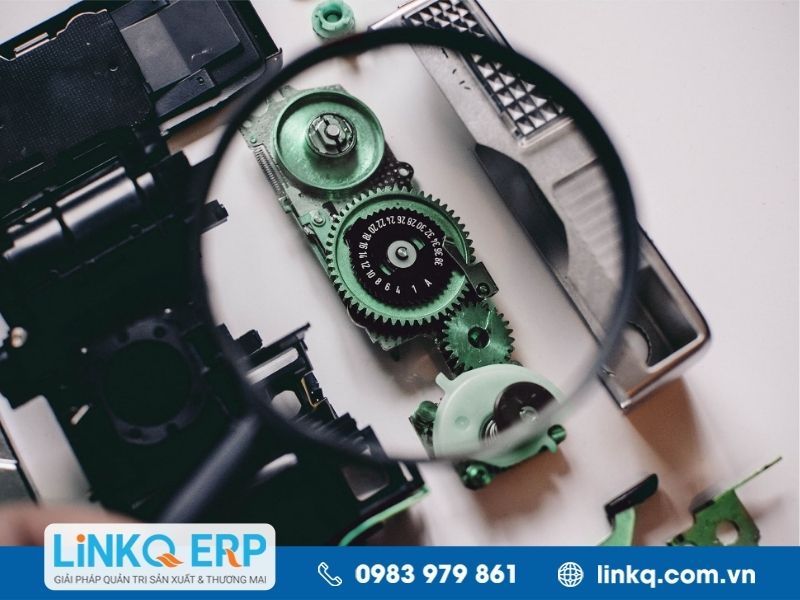

Bước 3: Kiểm tra chất lượng sản phẩm sau khi sửa lỗi



Sau khi được sửa chữa hoặc làm lại, sản phẩm sẽ được đưa trở lại bước kiểm tra chất lượng để đảm bảo rằng tất cả các vấn đề trước đó đã được khắc phục. Đồng thời, quá trình kiểm tra sẽ xác định xem sản phẩm có đáp ứng đầy đủ các tiêu chuẩn chất lượng cần thiết hay không. Những sản phẩm vượt qua bài kiểm tra sẽ được chấp nhận để tiếp tục sử dụng hoặc đưa ra thị trường. Tuy nhiên, nếu sản phẩm vẫn không đạt yêu cầu sẽ bị loại bỏ hoặc được gửi lại để tiếp tục sửa chữa hoặc làm lại. Bước này đóng vai trò quan trọng trong việc giúp doanh nghiệp đảm bảo rằng chỉ những sản phẩm đạt chuẩn chất lượng mới được đưa vào sử dụng hoặc phân phối, từ đó bảo vệ uy tín và chất lượng của thương hiệu.





LINKQ ERP - giải pháp quản trị sản xuất thông minh cho doanh nghiệp hiện đại



LINKQ ERP là hệ thống phần mềm quản trị sản xuất toàn diện, được thiết kế để tinh gọn quy trình, nâng cao hiệu suất và tối ưu nguồn lực trong doanh nghiệp sản xuất. Với cấu trúc phân hệ rõ ràng, LINKQ ERP hỗ trợ quản lý từ lập kế hoạch, điều phối nguyên vật liệu, kiểm soát kho bãi đến quản lý chất lượng và tính giá thành, giúp doanh nghiệp vận hành hiệu quả và ra quyết định nhanh chóng dựa trên dữ liệu thực tế.



Hệ thống cho phép lập kế hoạch sản xuất linh hoạt theo đơn hàng, theo kỳ (ngày, tuần, tháng, quý), đồng thời kết nối chặt chẽ với dữ liệu bán hàng và tồn kho để dự báo nhu cầu chính xác. Tính năng quản lý kho thông minh giúp theo dõi tồn kho theo thời gian thực, kiểm soát chặt chẽ hoạt động nhập - xuất - tồn, hỗ trợ định vị vật tư và tối ưu hóa dòng chảy nguyên vật liệu.



Phân hệ quản lý cung ứng nguyên vật liệu của LINKQ ERP cho phép xây dựng định mức vật tư (BOM), tính toán nhu cầu nguyên vật liệu theo từng đơn hàng, đồng thời cảnh báo thiếu hụt để lập kế hoạch mua hàng chính xác, giảm tồn kho và tránh lãng phí. Tiến độ sản xuất và đơn hàng được cập nhật theo từng công đoạn, giúp doanh nghiệp theo dõi, điều chỉnh và đảm bảo giao hàng đúng hạn.



Hệ thống cũng tích hợp công cụ quản lý chất lượng toàn diện theo từng bước sản xuất, hỗ trợ kiểm tra - đánh giá - truy xuất nguồn gốc nhanh chóng, từ đó nâng cao độ tin cậy của sản phẩm. Phân hệ tính giá thành sản xuất giúp doanh nghiệp phân tích chi phí chi tiết theo từng công đoạn, xác định chính xác giá vốn, từ đó có cơ sở để định giá bán hợp lý và kiểm soát lợi nhuận.



Cuối cùng, các báo cáo tổng hợp thông minh cho phép nhà quản lý theo dõi sản lượng, chất lượng, tỷ lệ hỏng/lỗi, hiệu suất sử dụng vật tư và thiết bị theo thời gian thực - tất cả đều được thể hiện rõ ràng trên hệ thống báo cáo linh hoạt, trực quan.



Với LINKQ ERP, doanh nghiệp không chỉ số hóa mà còn chủ động trong việc quản trị toàn bộ chuỗi sản xuất - từ nguyên liệu đầu vào đến thành phẩm đầu ra - góp phần nâng cao năng lực cạnh tranh và phát triển bền vững trong kỷ nguyên chuyển đổi số.







Lưu đồ quy trình sản xuất là một công cụ quan trọng trong quản trị chất lượng, dù là một phần nhỏ nhưng vô cùng thiết yếu đối với bất kỳ doanh nghiệp sản xuất nào. Để tối ưu hóa hiệu quả ứng dụng, doanh nghiệp có thể tích hợp lưu đồ quy trình sản xuất với các công nghệ hiện đại như nhà máy thông minh. Việc này sẽ giúp quy trình sản xuất diễn ra mượt mà và hiệu quả hơn. Đừng quên theo dõi Bí Quyết Quản Trị Sản Xuất để không bỏ lỡ những thông tin và mẹo quản lý hữu ích giúp nâng cao chất lượng và hiệu suất sản xuất.
